Кирпичные печи для бани

Банные печи различаются по способу нагрева камней:

  1. Печь–каменка постоянного действия. Камни в этих печах заключены в металлический ящик над топочной камерой. Температура нагрева их 300—350 °С. В таких банных печах каменная засыпка нагревается слабее, и ее изоляция от дымовых газов защищает камни от отложения сажи. Появляется возможность пользоваться баней во время топки, пока требуется нагрев камней и получение пара и использование любого вида топлива. Для каменной засыпки используются камни мелкой фракции (крупный щебень).
  2. Печь–каменка периодического действия. Дымовые газы здесь непосредственно проходят через камни, которые нагреваются до температуры 800 °С. Пар при таком нагреве камней получается сухой. Обязательным условием при топке данного вида банных печей является полное сгорание топлива и выдерживание ее после топки до отсутствия угарного газа. Для каменки подбирают округлые камни темно-серого однородного цвета общим весом не менее 50 кг.

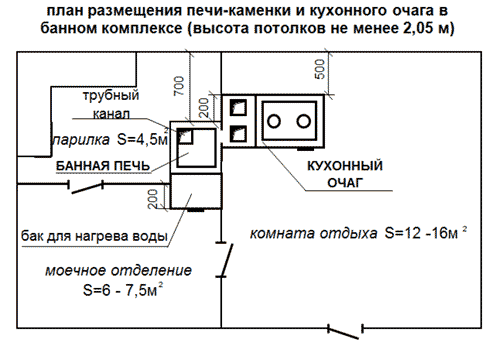

№99(А) План размещения банного комплекса

переключить на зеркальное отображение

Банная печь-каменка       Кухонный очаг - 2000

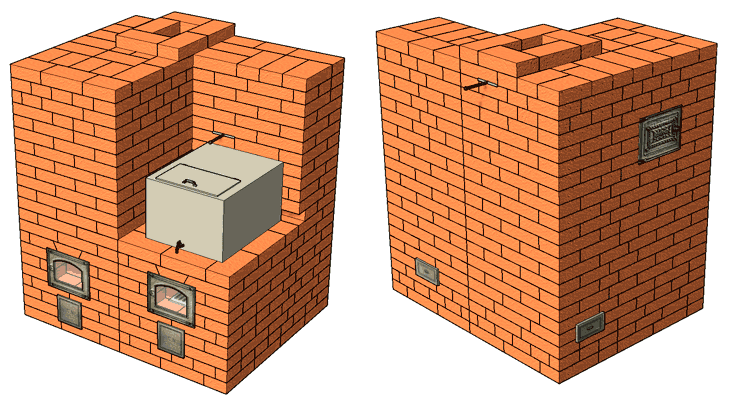

Банный комплекс: печь-каменка периодического действия и кухонный очаг.

переключить на зеркальное отображение

1. №99(А) Печное отопление банного комплекса

Отопление банного комплекса состоит из печи-каменки периодического действия (сухой пар), рассчитанной на объем парилки до 12м3 и кухонного очага. Из кухонного очага дымовые газы выводятся через трубный канал каменки одним из двух ходов — сверху или снизу камней. Дымоходы печей соединяются патрубками.

Размеры в плане:
1) Банная печь-каменка — 1020х640 мм;
2) Кухонный очаг — 1140х640 мм.
Размеры топливников (Ш х Г):
1) Банная печь-каменка - (260х710) мм;
2) Кухонный очаг - (380х380) мм.
Количество кирпича — 570 шт.
Объем проекта - 32 страницы формата А4.

Стоимость проекта — 900 р.

Примечания:
Варианты расположения печей проекта №99 (А) и №99 (Б) относительно внутренней стены:
1) в проеме стены -конструкции располагаются вплотную с тепловым зазором 5 мм.
2) с заполнением проема кирпичной кладкой -отступ печи от кирпичной стены не менее 70 мм.
3) у сплошной деревянной стены конструкции располагаются с отступом от нее каждой печи на 250 мм. с изоляцией стены напротив печи кирпичом на ребро.

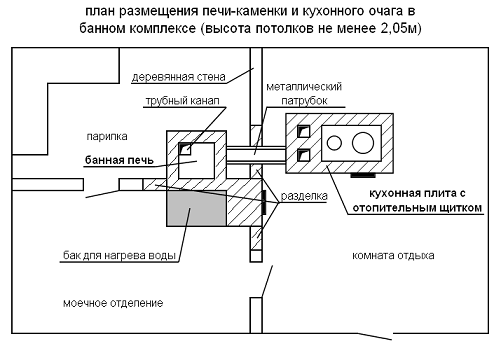

№99(Б) План размещения банного комплекса

переключить на зеркальное отображение

Банная печь-каменка       Кухонный очаг - 2000

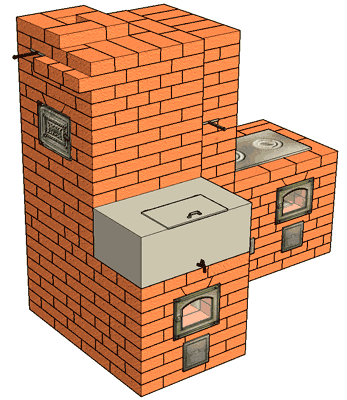

Банный комплекс: печь-каменка с топкой из предбанника и кухонный очаг.

переключить на зеркальное отображение

2. №99(Б) Печное отопление банного комплекса

Отопление банного комплекса состоит из каменки периодического действия (сухой пар), рассчитанной на объем парилки до 12м3 и кухонного очага. Из кухонного очага дымовые газы выводятся через трубный канал каменки одним из двух ходов — сверху или снизу камней. Дымоходы печей соединяются патрубками.

Размеры в плане:
1) Банная печь-каменка — 1020х1020 мм;
2) Кухонный очаг — 1140х640 мм.
Размеры топливников:
1) Банная печь-каменка - (260х710) мм;
2) Кухонный очаг - (380х380) мм.
Количество кирпича — 630 шт.
Объем проекта - 33 страницы формата А4.

Стоимость проекта — 900 р.

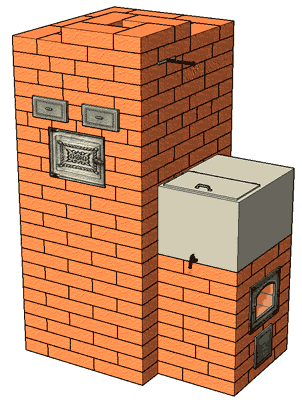

№39 Мини-банная печь, рассчитанная на объем парилки до 12 м. куб.

3. №39 Банная печь-каменка периодического действия

Рассчитана на объем парилки до 12м3, при высоте потолка не менее 1,9 м и предназначена для отопления помещения, нагрева воды и получения сухого пара за счет того, что дымовые газы непосредственно проходят через камни. Нагрев воды можно производить в съемном баке на чугунном настиле или в стационарном баке.

Размеры в плане (890х630) мм.
Размеры топливника (260х580) мм.
Количество кирпича - 250 шт.
Объем проекта - 30 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

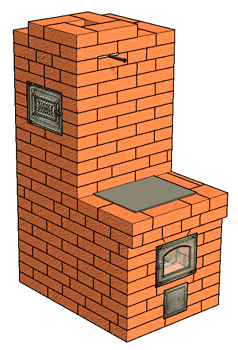

№100 Банная печь - каменка периодического действия

4. №100 Банная печь - каменка периодического действия

Рассчитана на объем парилки до 12м3, при высоте потолка не менее 2,05 м и предназначена для отопления помещения, нагрева воды и получения сухого пара. Печь снабжается баком для нагрева воды емкостью 60 л.

Размеры печи в плане (1020х640) мм.
Размеры топливника (260х710) мм.
Количество кирпича - 300 шт.
Объем проекта - 30 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

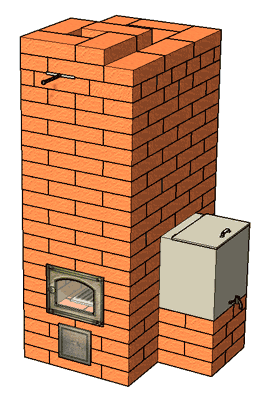

№101 Печь – каменка с увеличенным баком
5. №101 Банная печь - каменка периодического действия

Рассчитана на объем парилки до 12м3, при высоте потолка не менее 2,05 м и предназначена для отопления помещения, нагрева воды и получения сухого пара. Печь снабжается баком для нагрева воды емкостью 100 л.

Размеры в плане (1140х640) мм.
Размеры топливника (Ш х Г) (260х840) мм.
Количество кирпича - 310 шт.
Объем проекта - 30 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

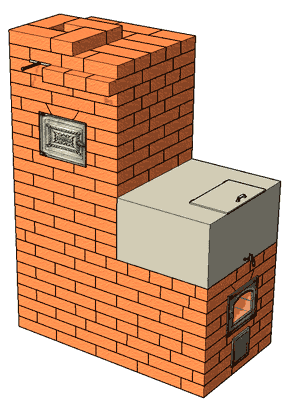

№119 Банная печь - каменка постоянного действия

6. №119 Банная печь - каменка постоянного действия

Рассчитана на объем парилки до 12м3, при высоте потолка не менее 2 м и предназначена для отопления помещения, нагрева воды и получения пара. Камни в печах данного вида заключены в металлический ящик над топочной камерой, что дает возможность пользоваться баней во время топки. Печь снабжена баком для нагрева воды емкостью 60 литров.

Размеры в плане (1020х770) мм.
Размеры топливника (260х710) мм.
Количество кирпича - 300 шт.
Объем проекта - 30 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение
№124 Банная печь с приставным баком для воды

7. №124 Банная печь - каменка периодического действия

Рассчитана на объем парилки до 12м3, при высоте потолка не менее 1,9 м и предназначена для отопления помещения, нагрева воды и получения сухого пара. Печь снабжается баком для нагрева воды емкостью 40 л.

Размеры в плане (770х510) мм.
Размеры топливника (260х510) мм.
Количество кирпича - 200 шт.
Объем проекта - 30 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение
№149 Банная печь с топкой из предбанника

8. №149 Банная печь - каменка периодического действия

Рассчитана на объем парилки до 18м3, при высоте потолка не менее 1,9 м и предназначена для отопления помещения, нагрева воды и получения сухого пара. Печь может устанавливаться в перерубе. Конструкция снабжается баком для нагрева воды емкостью 65л.

Размеры в плане (1280х640) мм.
Размеры топливника (260х950) мм.
Количество кирпича - 520 шт.
Объем проекта - 31 страница формата А4.

Стоимость проекта — 700 р.

переключить на зеркальное отображение

№154 Банный комплекс: каменка периодического действия

переключить на зеркальное отображение

9. №154 Банный комплекс: печь - каменка периодического действия - отопительно-варочная плита

Рассчитана на объем парилки до 18м3 и предназначена для нагрева воды, получения сухого пара, для отопления смежной комнаты отдыха при высоте потолков не менее 1,9 м.
Печь снабжается баком для нагрева воды емкостью 75 л.
Отдельным приложением проект содержит отопительную плиту с боковым расположением топочной дверки.

Размеры печей в плане (1280х1020) мм.
Размеры топливников (Ш х Г):
Печи-каменки (380х510) мм;
Отопительной плиты (380х380) мм.
Количество кирпича - 700 шт.
Объем проекта - 33 страницы формата А4.

Стоимость проекта — 1300 р.
