Проекты барбекю из кирпича

Достижением печной индустрии в конструкциях последнего времени является барбекю. Уже сегодня барбекю из кирпича получили различные виды, а компоновка их с другими печными конструкциями, значительно расширяет функциональные возможности барбекю, как способа приготовления пищи.

Конструктивные виды

Барбекю (как конструкция) – это мангал, для приготовления мяса, шашлыков… Выполнение его в кирпичном варианте значительно расширяет это понятие в разновидности приготовления пищи. Нашим коллективом разработаны следующие виды:

  • Печи-барбекю, мини-русские печи-барбекю. Эффект барбекю в печах такого вида достигается в обустройстве дымосборника над варочной поверхностью. Барбекю в составе таких конструкций не увеличивает размеры печи, но позволяет вместо дымооборотов (ненужных в уличном варианте) выполнить сбор и отвод дымовых газов от мангала в трубный канал;
  • Барбекю-комплексы (фронтальные и угловые). Многофункциональные конструкции, в зависимости от требований к приготовлению пищи, могут содержать в своем массиве: мангал, мини-русскую печь, коптильню, камин, плиту с казаном;
  • Барбекю-камины. Отличаются такие конструкции большой шириной топочного пространства (портал). Помимо наличия стационарного мангала в основании, в нишу его может устанавливаться решетка или вертел. Также такие конструкции могут использоваться в режиме обычного дровяного камина.

Функции каждого вида содержатся в описании проекта в каталоге.
Важной особенностью наших проектов барбекю является составление их из блоков (из-за теплового линейного расширения). Под понятием «блок» понимается самостоятельная отопительная конструкция: камин, коптильня, приставная плита. Таким образом, блоки могут выкладываться в иной последовательности, либо не выкладываться вообще (приставные кухонные плиты для казана, мойки с разделочным столиком).

Примечания:

  • Барбекю-комплексы можно устанавливать и в жилых домах;
  • В жаровой (хлебной) печи, имеющей подтопок или кухонную плиту, которая входит в состав барбекю-комплексов, можно производить: копчение продуктов, выпечку мучных изделий, тушение (в т.ч. для консервирование), сушку грибов и других продуктов. Запахи после копчения продуктов полностью устраняются при топке жаровой камеры для выпечки мучных изделий;
  • Внутренние поверхности барбекю со стационарным мангалом имеют защиту от температурного и жирового воздействия на кирпич;
  • Все составляющие барбекю-комплексов (мангал, жаровая (хлебная) камера, мини-русская печь, кухонная плита, тандыр) имеют одинаковые конструкции в разных комбинациях проектов и проверены многолетней эксплуатацией;
  • По заявке заказчика проекты барбекю-комплексов, не имеющие мойки и разделочного столика, отдельным приложением оснащаются ими из проекта №179(Б) в прямом или зеркальном отображении бесплатно. Размеры мойки и разделочного столика в плане (Ширина х Глубина) -1150 х 770 мм.

Беседочные

Вариант №1. С площадкой для установки металлического мангала

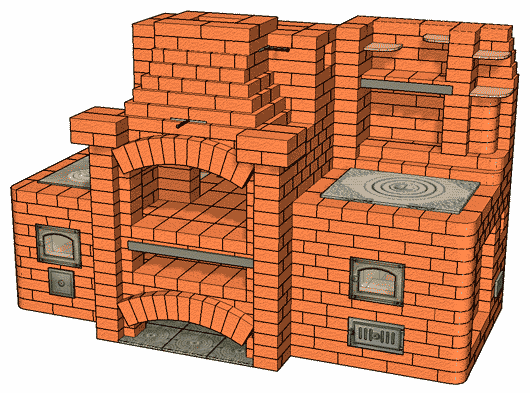

№159(А) Беседочная мини-русская печь-барбекю с площадкой для установки металлического мангала

Вариант №2. Со стационарным мангалом
№159(А) Беседочная мини-русская печь-барбекю со стационарным мангалом

1. №159(А) Беседочная мини-русская печь-барбекю с жаровой камерой и приставной кухонной плитой

Устанавливается в садовых беседках, закрытых помещениях и предназначена:
в жаровой камере - для выпечки мучных изделий, тушения (в т.ч. для консервирования), сушки грибов и других продуктов, копчения (через кухонную плиту), заготовки углей для мангала;
в приставной кухонной плите - для приготовления плова, др. пищи;
на площадке барбекю - для приготовления шашлыков, гриль-мяса, др. продуктов. Проект содержит два варианта устройства барбекю: с площадкой для выносного мангала (Ширина х Глубина) 640х320 мм. и со стационарным мангалом (Ширина х Глубина х Высота) 770х320х140 мм. Барбекю со стационарным мангалом может использоваться в режиме камина.

Размеры печи в плане (1660х1210) мм.
Размеры топливников (Ширина х Глубина):
Жаровой камеры (640х450) мм. (производится футеровка);
Кухонной плиты (260х510) мм;
Количество кирпича:
Красного - 785 шт.
Огнеупорного - 14 шт.
Объем проекта - 39 страниц формата А4.

Стоимость проекта - 2200 р.

Конструкции мангалов

Мангалы также имеют два варианта конструкции, с возможностью установки регулируемой решетки:

  1. С площадкой для установки выносного металлического мангала;
  2. Со стационарным мангалом (открытый топливник со стенками, высотой 140 мм, снабженный колосником), где можно сжигать древесину для создания эффекта камина и заготовки углей.

Проекты барбекю №№ 159(А), 159(Б), 162, 183, 184, 197, 198 из каталога содержат оба варианта выполнения мангала, пример - №159(А).

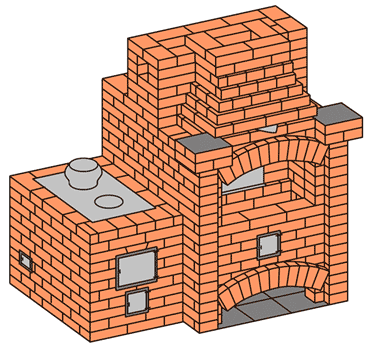

№159(Б) Беседочная мини-русская печь-барбекю

2. №159(Б) Беседочная мини-русская печь-барбекю с жаровой камерой и приставной кухонной плитой

Устанавливается в садовых беседках, закрытых помещениях и предназначена:
в жаровой камере - для выпечки мучных изделий, тушения (в т.ч. для консервирования), сушки грибов и других продуктов, копчения (через кухонную плиту), заготовки углей для мангала;
в приставной кухонной плите - для приготовления плова, др. пищи;
на площадке барбекю - для приготовления шашлыков, гриль-мяса, др. продуктов. Проект содержит два варианта устройства барбекю: с площадкой для выносного мангала (Ширина х Глубина) 640х320 мм. и со стационарным мангалом (Ширина х Глубина х Высота) 770х320х140 мм. Барбекю со стационарным мангалом может использоваться в режиме камина.

Размеры печи в плане (1660х1210) мм.
Размеры топливников (Ширина х Глубина):
Жаровой камеры (640х450) мм. (производится футеровка);
Кухонной плиты (260х510) мм;
Количество кирпича:
Красного - 785 шт.
Огнеупорного - 14 шт.
Объем проекта - 38 страниц формата А4.

Стоимость проекта - 2200 р.

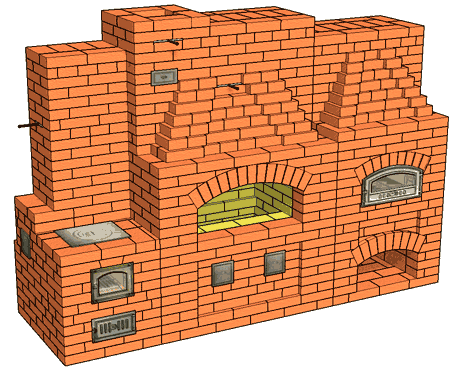

№162 Беседочная мини-русская печь-барбекю с жаровой камерой, приставной кухонной плитой и мойкой

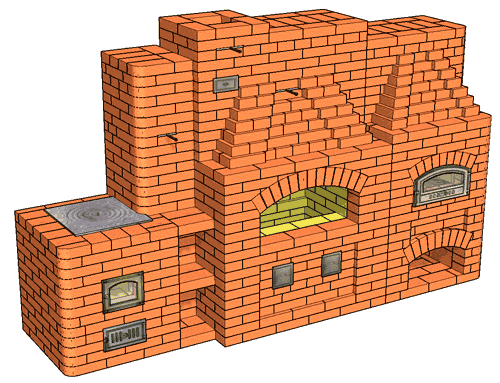

3. №162 Беседочная мини-русская печь-барбекю с жаровой камерой, приставной кухонной плитой и мойкой

Мини-русская печь-барбекю устанавливается в садовых беседках, закрытых помещениях и предназначена:
в жаровой камере - для выпечки мучных изделий, тушения (в т.ч. для консервирования), сушки грибов и других продуктов, копчения (через кухонную плиту), заготовки углей для мангала;
в приставной кухонной плите - для приготовления плова, др. пищи;
на площадке барбекю - для приготовления шашлыков, гриль-мяса, др. продуктов. Проект содержит два варианта устройства барбекю: с площадкой для выносного мангала (Ширина х Глубина) 640х320 мм. и со стационарным мангалом (Ширина х Глубина х Высота) 770х320х140 мм. Барбекю со стационарным мангалом может использоваться в режиме камина.

Размеры печи в плане (2240х1210) мм.
Размеры топливников (Ширина х Глубина):
Жаровой камеры (640х450) мм. (производится футеровка);
Кухонной плиты (260х510) мм;
Количество кирпича:
Красного - 885 шт.
Огнеупорного - 14 шт.
Объем проекта - 42 страницы формата А4.

Стоимость проекта - 2400 р.

Проект содержит два варианта выполнения дымовой трубы:
Вариант №1. Одноканальная дымовая труба - топятся или кухонная плита с коптильной камерой и мини-русской печью или камин;
Вариант№2. Двухканальная дымовая труба - кухонная плита с коптильной камерой, мини-русская печь и камин топятся одновременно (см. проект №182).

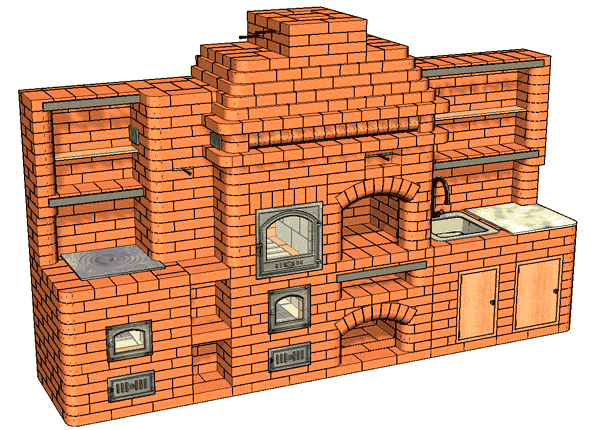

№179 (А) Мини-русская печь-барбекю с кухонной плитой, коптильней, камином, мойкой и разделочным столиком

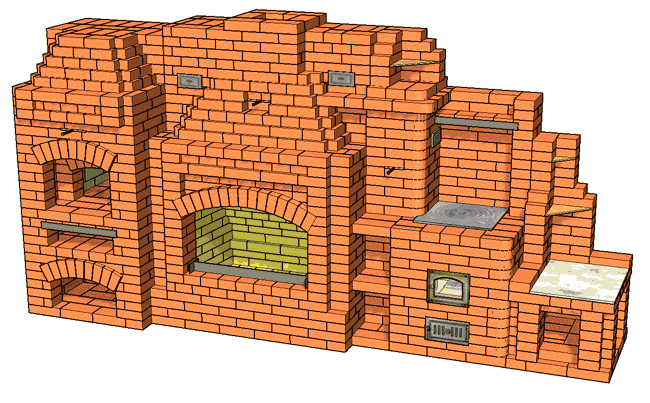

4. №179(А) Барбекю-комплекс (фронтальный): мини-русская печь-барбекю с коптильней, камином, мойкой и разделочным столиком

Устанавливается в садовых беседках, закрытых помещениях и предназначен:
в жаровой камере - для выпечки мучных изделий, тушения (в т.ч. для консервирования), сушки грибов и других продуктов, заготовки глей для мангала;
в коптильной камере - для копчения продуктов через кухонную плиту;
в приставной кухонной плите - для приготовления плова, др. пищи;
на площадке барбекю - для приготовления шашлыков на выносном мангале, гриль-мяса, др. продуктов;
камин-барбекю оборудуется вертелом для приготовления крупных мясопродуктов.

Размеры комплекса в плане (3330х1800) мм.
Размеры площадки барбекю (Ширина х Глубина) 510х200 мм;
Размеры топливников (Ширина х Глубина):
Жаровой камеры (510х510) мм. (производится футеровка);
Кухонной плиты (380х380) мм;
Коптильной камеры (380х510) мм;
Ширина портала камина - 640 мм.
Количество кирпича:
Красного — 1810 шт.
Огнеупорного – 125 шт.
Объем проекта - 47 страниц формата А4.

Стоимость проекта — 4000 р.

Проект содержит два варианта выполнения дымовой трубы:
Вариант №1. Одноканальная дымовая труба - топятся или кухонная плита с коптильной камерой и мини-русской печью или камин;
Вариант№2. Двухканальная дымовая труба - кухонная плита с коптильной камерой, мини-русская печь и камин топятся одновременно (см. проект №182).

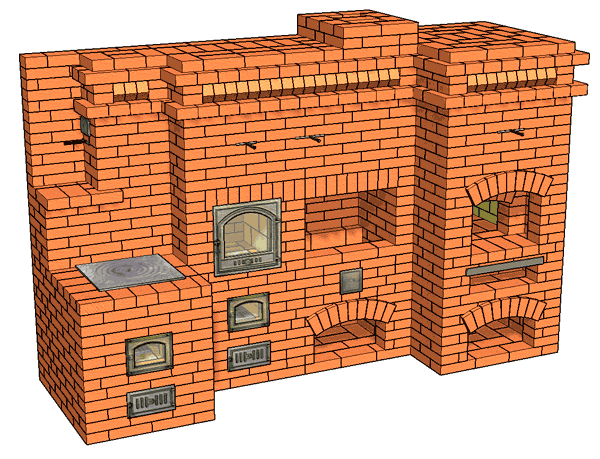

№179(Б) Барбекю-комплекс (фронтальный)

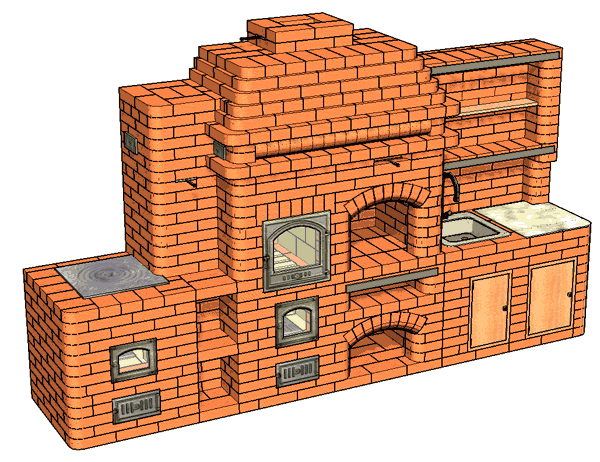

5. №179(Б) Барбекю-комплекс (фронтальный): мини-русская печь-барбекю с коптильней, камином, мойкой и разделочным столиком

Устанавливается в садовых беседках, закрытых помещениях и предназначен:
в жаровой камере - для выпечки мучных изделий, тушения (в т.ч. для консервирования), сушки грибов и других продуктов, заготовки углей для мангала;
в коптильной камере - для копчения продуктов через кухонную плиту;
в приставной кухонной плите - для приготовления плова, др. пищи;
на площадке барбекю - для приготовления шашлыков на выносном мангале, гриль-мяса, др. продуктов;
камин-барбекю оборудуется вертелом для приготовления крупных мясопродуктов.

Размеры комплекса в плане (3710х1280) мм.
Размеры площадки барбекю (Ширина х Глубина) 510х200 мм;
Размеры топливников (Ширина х Глубина):
Жаровой камеры (510х510) мм. (производится футеровка);
Кухонной плиты (380х380) мм;
Коптильной камеры (380х510) мм;
Ширина портала камина - 640 мм.
Количество кирпича:
Красного — 1810 шт.
Огнеупорного – 125 шт.
Объем проекта - 48 страниц формата А4.

Стоимость проекта — 4000 р.

Проект содержит два варианта выполнения дымовой трубы:
Вариант №1. Одноканальная дымовая труба - при котором топятся или кухонная плита с коптильной камерой и мини-русской печью или камин;
Вариант№2. Двухканальная дымовая труба - кухонная плита с коптильной камерой, мини-русская печь и камин топятся одновременно.

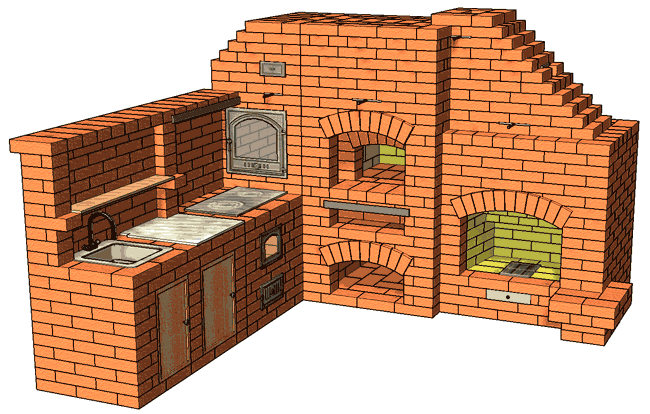

6. №182 Барбекю-комплекс (угловой): мини-русская печь-барбекю с коптильней, камином, мойкой и разделочным столиком фото

Устанавливается в садовых беседках, закрытых помещениях и предназначен:
в жаровой камере - для выпечки мучных изделий, тушения (в т.ч. для консервирования), сушки грибов и других продуктов, заготовки углей для мангала;
в коптильной камере - для копчения продуктов через кухонную плиту;
в приставной кухонной плите - для приготовления плова, др. пищи;
на площадке барбекю - для приготовления шашлыков на выносном мангале, гриль-мяса, др. продуктов;
камин-барбекю оборудуется вертелом для приготовления крупных мясопродуктов.
Отдельным приложением проект содержит кухонную плиту, оборудованную водогрейной коробкой V=30 л., которая гибкими шлангами через съемный бак соединена с мойкой.

Размеры комплекса в плане (2560х2950) мм.
Размеры площадки барбекю (Ширина х Глубина) 510х200 мм.
Размеры топливников (Ширина х Глубина):
Жаровой камеры (510х510) мм. (производится футеровка);
Кухонной плиты (380х380) мм;
Коптильная камера (380х510) мм;
Ширина портала камина - 640 мм.
Количество кирпича:
Красного — 1875 шт;
Огнеупорного – 125 шт.
Объем проекта - 56 страниц формата А4.

Стоимость проекта — 4100 р.

Вариант №1. Печной комплекс с одноканальной дымовой трубой

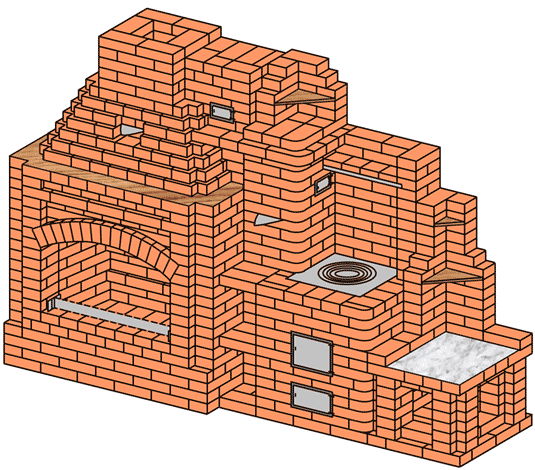

№182 Печной комплекс с одноканальной дымовой трубой
Вариант №2. Печной комплекс с двухканальной дымовой трубой
№182 Печной комплекс с двухканальной дымовой трубой

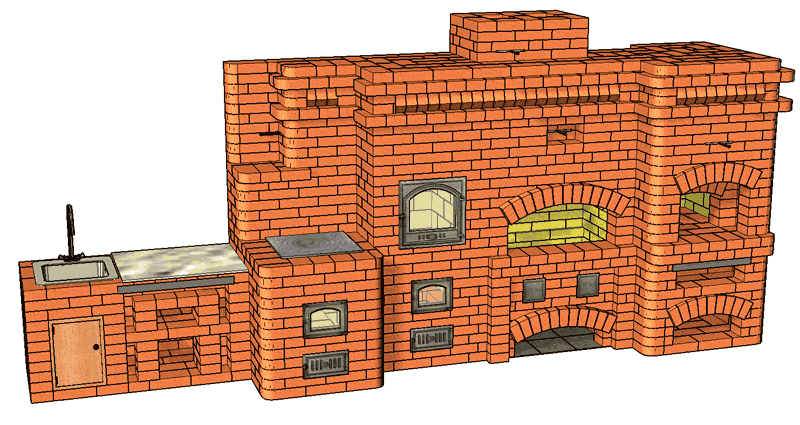

№183 Барбекю-комплекс: печь барбекю с жаровой (хлебной) камерой, приставной кухонной плитой, мойкой и разделочным столиком

7. №183 Барбекю-комплекс: печь-барбекю с жаровой (хлебной) печью, приставной кухонной плитой, мойкой и разделочным столиком

Устанавливается в садовых беседках, закрытых помещениях и предназначен:
в жаровой камере хлебной печи - для выпечки мучных изделий, тушения (в т.ч. для консервирования), сушки грибов и других продуктов, копчения, заготовки углей для мангала;
в барбекю - для приготовления шашлыков, гриль-мяса, др. продуктов; (Проект содержит два варианта устройства барбекю: с площадкой для выносного мангала (Ширина х Глубина) 510х510 мм. и со стационарным мангалом (Ширина х Глубина х Высота) 510х450х140 мм.). Барбекю со стационарным мангалом может использоваться в режиме камина.
в приставной кухонной плите - для приготовления плова, др. пищи.

Размеры комплекса в плане (3070х770) мм.
Размеры топливников (Ширина х Глубина):
Жаровой камеры (380х510) мм. (производится футеровка);
Подтопка жаровой камеры (380х510) мм;
Кухонной плиты (260х510) мм.
Количество кирпича:
Красного — 670 шт;
Красного облицовочного прямого - 644 шт.
Красного облицовочного фигурного - 200 шт. (Облицовочный, прямой и фигурный кирпич можно заменить на обычный красный кирпич.)
Огнеупорного – 23 шт.
Объем проекта - 45 страниц формата А4.

Стоимость проекта — 3600 р.


№184 Печь барбекю с жаровой (хлебной) камерой, приставной кухонной плитой, мойкой и разделочным столиком

8. №184 Барбекю-комплекс: печь барбекю с жаровой (хлебной) печью, приставной кухонной плитой, мойкой и разделочным столиком

Устанавливается в садовых беседках, закрытых помещениях и предназначен:
в жаровой камере хлебной печи - для выпечки мучных изделий, тушения (в т.ч. для консервирования), сушки грибов и других продуктов, копчения, заготовки углей для мангала;
в барбекю - для приготовления шашлыков, гриль-мяса, др. продуктов; (Проект содержит два варианта устройства барбекю: с площадкой для выносного мангала (Ширина х Глубина) 510х380 мм. и со стационарным мангалом (Ширина х Глубина х Высота) 510х320х140 мм.). Барбекю со стационарным мангалом может использоваться в режиме камина.
в приставной кухонной плите - для приготовления плова, др. пищи.

Размеры комплекса в плане (3070х770) мм.
Размеры топливников:
Жаровой камеры (380х380) мм. (производится футеровка);
Подтопка жаровой камеры (380х380) мм;
Кухонной плиты (260х510) мм.
Количество кирпича:
Красного — 1280 шт;
Огнеупорного – 20 шт.
Объем проекта - 38 страниц формата А4.

Стоимость проекта — 3300 р.

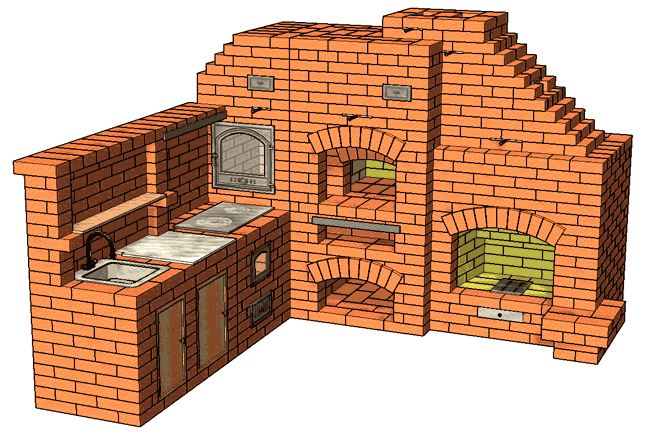

№190 Мини-русская печь-барбекю с кухонной плитой, коптильней, мойкой и разделочным столиком

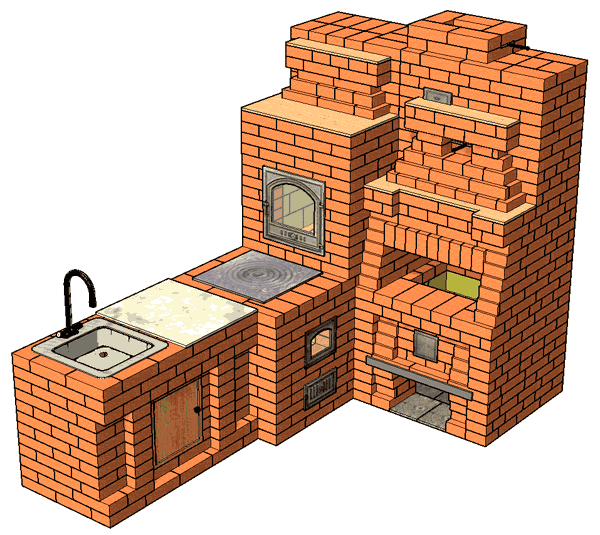

9. №190 Барбекю-комплекс (угловой): мини-русская печь-барбекю с коптильней, мойкой и разделочным столиком

Устанавливается в садовых беседках, закрытых помещениях и предназначен:
в жаровой камере - для выпечки мучных изделий, тушения (в т.ч. для консервирования), сушки грибов и других продуктов, заготовки углей для мангала;
в коптильной камере - для копчения продуктов через кухонную плиту;
в приставной кухонной плите - для приготовления плова, др. пищи;
на площадке барбекю - для приготовления шашлыков на выносном мангале, гриль-мяса, др. продуктов.
Кухонная плита оборудована водогрейной коробкой V=30 л., которая гибкими шлангами через съемный бак соединена с мойкой.

Размеры комплекса в плане (1540х2950) мм.
Размеры площадки барбекю (Ширина х Глубина) 510х200 мм.
Размеры топливников (Ширина х Глубина):
Жаровой камеры (510х510) мм. (производится футеровка);
Кухонной плиты (380х380) мм;
Коптильная камера (380х510) мм.
Количество кирпича:
Красного — 1445 шт;
Огнеупорного – 15 шт.
Объем проекта - 46 страниц формата А4.

Стоимость проекта — 3100 р.

№191 Мини-русская печь-барбекю с кухонной плитой, коптильней, мойкой и разделочным столиком

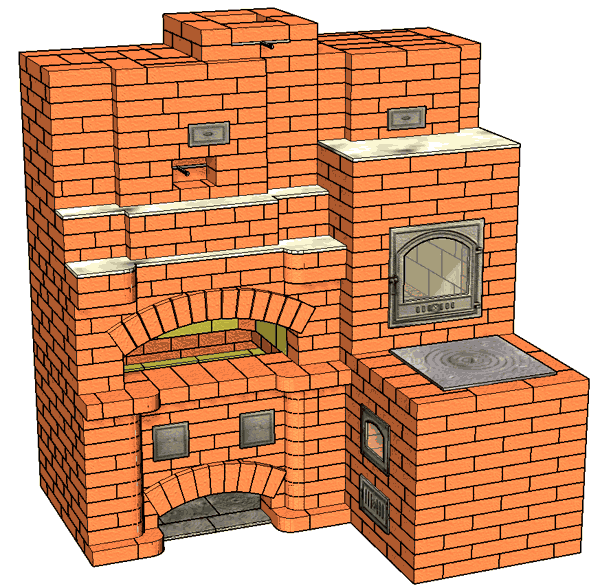

10. №191 Барбекю-комплекс (фронтальный): мини-русская печь-барбекю с коптильней, мойкой и разделочным столиком

Устанавливается в садовых беседках, закрытых помещениях и предназначен:
в жаровой камере - для выпечки мучных изделий, тушения (в т.ч. для консервирования), сушки грибов и других продуктов, заготовки углей для мангала;
в коптильной камере - для копчения продуктов через кухонную плиту;
в приставной кухонной плите - для приготовления плова, др. пищи;
на площадке барбекю - для приготовления шашлыков на выносном мангале, гриль-мяса, др. продуктов.

Размеры комплекса в плане (2310х1790) мм.
Размеры площадки барбекю (Ширина х Глубина) 510х200 мм.
Размеры топливников (Ширина х Глубина):
Жаровой камеры (510х510) мм. (производится футеровка);
Кухонной плиты (380х380) мм;
Коптильная камера (380х510) мм.
Количество кирпича:
Красного — 1380 шт;
Огнеупорного – 15 шт.
Объем проекта - 45 страниц формата А4.

Стоимость проекта — 3100 р.

№197 Мини-русская печь с барбекю, коптильной камерой и приставной кухонной плитой

11. №197 Барбекю-комплекс: мини-русская печь с барбекю, коптильней и приставной кухонной плитой

Устанавливается в садовых беседках, закрытых помещениях и предназначен:
в жаровой камере - для выпечки мучных изделий, тушения (в т.ч. для консервирования), сушки грибов и других продуктов, заготовки углей для мангала;
в коптильной камере - для копчения продуктов;
в барбекю - для приготовления шашлыков, гриль-мяса, др. продуктов; (Проект содержит два варианта устройства барбекю: с площадкой для выносного мангала (Ширина х Глубина) 640х380 мм. и со стационарным мангалом (Ширина х Глубина х Высота) 640х320х140 мм.). Барбекю со стационарным мангалом может использоваться в режиме камина.
в приставной кухонной плите - для приготовления плова, др. пищи.

Размеры комплекса в плане (2950х1020) мм.
Размеры топливников (Ширина х Глубина):
Жаровой камеры (510х510) мм. (производится футеровка);
Коптильной камеры (380х380) мм;
Подтопка коптильной камеры (380х380) мм;
Кухонной плиты (260х510) мм.
Количество кирпича:
Красного — 1840 шт;
Огнеупорного – 28 шт.
Объем проекта - 45 страниц формата А4.

Стоимость проекта — 4300 р.

Проект содержит два варианта выполнения дымовой трубы:
Вариант №1. Одноканальная дымовая труба - топятся или мини-русская печь или камин;
Вариант№2. Двухканальная дымовая труба - мини-русская печь и камин топятся одновременно (см. проект №182).
№188 Мини-русская печь-барбекю с камином

12. №188 Печной комплекс: мини-русская печь-барбекю с камином

Устанавливается в садовых беседках, закрытых помещениях и предназначен:
в жаровой камере - для выпечки мучных изделий, тушения (в т.ч. для консервирования), сушки грибов и других продуктов, заготовки углей для мангала;
на площадке барбекю - для приготовления шашлыков на выносном мангале, др. продуктов;
камин-барбекю оборудуется вертелом для приготовления крупных мясопродуктов.

Размеры в плане (1920х1020) мм.
Размеры площадки барбекю (Ширина х Глубина) 510х200 мм.
Размеры топливников (Ширина х Глубина):
Жаровой камеры (510х510) мм. (производится футеровка);
Ширина портала камина - 640 мм.
Количество кирпича:
Красного — 1060 шт.
Огнеупорного – 110 шт.
Объем проекта - 41 страница формата А4.

Стоимость проекта — 3100 р.

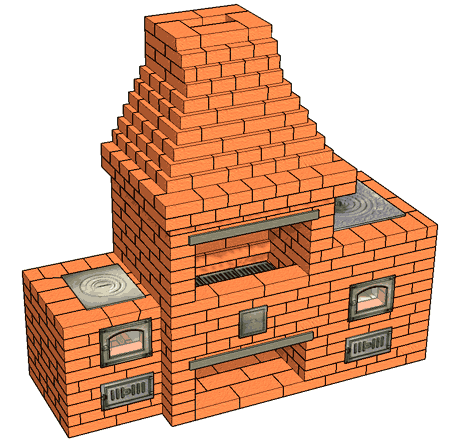

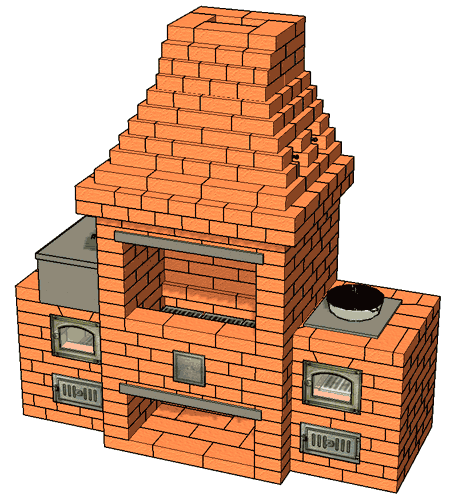

№198 Печь барбекю с коптильным шкафом и плитой для казана

13. №198 Печной комплекс: Печь-барбекю с двумя кухонными плитами

Устанавливается в садовых беседках и предназначен:
в барбекю - для приготовления шашлыков, гриль-мяса, др. продуктов; (Проект содержит два варианта устройства барбекю: с площадкой для выносного мангала (Ширина х Глубина) 640х200 мм. и со стационарным мангалом (Ширина х Глубина х Высота) 640х200х140 мм.). Барбекю со стационарным мангалом может использоваться в режиме камина;
кухонные плиты используются в обычном режиме.

Размеры печи в плане (1920х640) мм.
Размеры топливников кухонных плит (Ширина х Глубина): (250х320) мм. и (320х380) мм.
Количество кирпича:
Красного – 570 шт;
Огнеупорного – 10 шт.
Проект имеет два варианта устройства трубного канала – кирпичный и труба-сэндвич.
Объем проекта – 34 страницы формата А4.

Стоимость проекта — 2000 р.

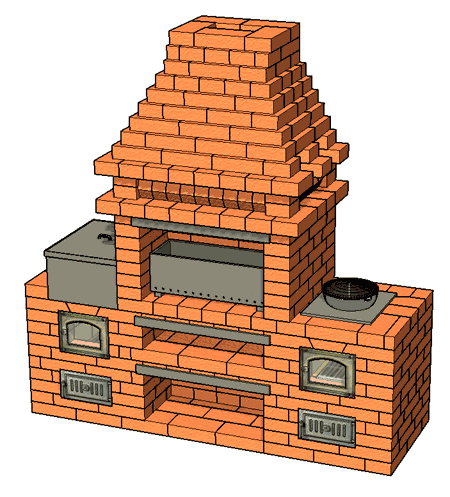

№208 Барбекю-камин с коптильным шкафом и плитой для казана

14. №208 Печной комплекс: Барбекю-камин с двумя кухонными плитами

Устанавливается в садовых беседках и предназначен:
в барбекю - для приготовления шашлыков, гриль-мяса, др. продуктов;
кухонные плиты используются в обычном режиме.
Стационарный мангал оборудован колосниками.
Центральной частью комплекса можно пользоваться в режиме камина.
Большую привлекательность комплексу придаст применение керамического кирпича с радиальным закруглением углов по фасадной его стороне (углы плит и барбекю-камина).

Размеры печи в плане (1920х770) мм.
Размеры топливников кухонных плит (Ширина х Глубина): (250х320) мм. и (320х380) мм.
Стационарного мангала (640х320) мм;
Количество кирпича:
Красного - 620 шт;
Огнеупорного - 10 шт.
Проект содержит второй вариант барбекю-камина с увеличенными размерами кухонных плит в длину и ширину на 120 мм. и с размерами футерованных топливников (Ширина х Глубина) 380х380 мм. Размеры второго варианта барбекю-камина в плане (2170х770) мм.
Проект имеет два варианта устройства трубного канала – кирпичный и труба-сэндвич.
Объем проекта - 35 страниц формата А4.

Стоимость проекта — 2100 р.

№226(А) Барбекю-камин с плитой для казана


15. №226(А) Барбекю-камин с плитой для казана

Устанавливается в садовых беседках и предназначен:
в барбекю - для приготовления шашлыков, гриль-мяса, др. продуктов;
плита для казана - для приготовления плова, др. пищи.
Стационарный мангал оборудован колосниками.
Центральной частью комплекса можно пользоваться в режиме камина.

Размеры печи в плане (1540х770) мм.
Размеры топливников (Ширина х Глубина):
Стационарного мангала (640х320) мм;
Плиты для казана (380х380) мм.
Количество кирпича:
Красного - 570 шт;
Огнеупорного (футеровка топливника) - 30 шт.
Объем проекта - 33 страницы формата А4.

Стоимость проекта — 1600 р.

№226(Б) Печной комплекс: Барбекю-камин с кухонной плитой и плитой для казана


16. №226(Б) Печной комплекс: Барбекю-камин с кухонной плитой и плитой для казана

Устанавливается в садовых беседках и предназначен:
в барбекю - для приготовления шашлыков, гриль-мяса, др. продуктов;
кухонная плита используется в обычном режиме;
плита для казана - для приготовления плова, др. пищи.
Стационарный мангал оборудован колосниками.
Центральной частью комплекса можно пользоваться в режиме камина.
Большую привлекательность комплексу придаст применение керамического кирпича с радиальным закруглением углов по фасадной его стороне (углы плит и барбекю-камина).

Размеры печи в плане (2040х770) мм.
Размеры топливников (Ширина х Глубина):
Стационарного мангала (640х320) мм;
Кухонной плиты (250х320) мм;
Плиты для казана (380х380) мм.
Количество кирпича:
Красного - 650 шт;
Огнеупорного (футеровка топливников) - 40 шт.
Объем проекта - 34 страницы формата А4.

Стоимость проекта — 2200 р.

№227 Печной комплекс: Барбекю-камин с жаровой (хлебной) печью и плитой для казана


17. №227 Печной комплекс: Барбекю-камин с жаровой (хлебной) печью и плитой для казана

Устанавливается в садовых беседках и предназначен:
в барбекю - для приготовления шашлыков, гриль-мяса, др. продуктов;
плита для казана - для приготовления плова, др. пищи;
в жаровой печи - для выпечки мучных изделий, тушения (в т.ч. для консервирования), копчения, сушки грибов и других продуктов.
Стационарный мангал оборудован колосниками.
Центральной частью комплекса можно пользоваться в режиме камина.
Большую привлекательность комплексу придаст применение керамического кирпича с радиальным закруглением углов по фасадной его стороне (углы плит и барбекю-камина).

Размеры печи в плане (2170х770) мм.
Размеры топливников (Ширина х Глубина):
Стационарного мангала (640х320) мм;
Жаровой камеры (380х450) мм;
Плиты для казана (380х380) мм.
Количество кирпича:
Красного - 940 шт;
Огнеупорного (футеровка топливников) - 50 шт.
Объем проекта - 42 страницы формата А4.

Стоимость проекта — 2600 р.

№194 Беседочный камин–барбекю

18. №194 Беседочный камин–барбекю

Устанавливается в садовых беседках во фронтальном или угловом (без шкафа) вариантах и предназначен для приготовления мяса на вертеле, шашлыков, заготовки углей для мангала. (При кладке печи требуется углошлифовальная машина (болгарка)).

Размеры в плане (1280х640) мм.
Ширина портала 500 мм.
Количество кирпича:
Красного — 160 шт;
Огнеупорного – 180 шт.
Объем проекта - 29 страниц формата А4.

Стоимость проекта — 700 р.

19. №207 Беседочный барбекю-камин

Устанавливается в садовых беседках и предназначен для приготовления шашлыков, заготовки углей для мангала. Для заготовки углей барбекю может использоваться в режиме камина. Барбекю-камин выполнен в два контура. Стационарный мангал оборудован колосниками.

Размеры в плане (1280х900) мм.
Размеры топки (Ширина х Глубина х Высота): 770 х 380 х 210 мм.
Количество кирпича:
Красного — 480 шт;
Огнеупорного – 155 шт.
Объем проекта - 32 страницы формата А4.

Стоимость проекта – 1300 р.

№209(А) Беседочный барбекю-камин с приставной кухонной плитой

20. №209(А) Беседочный барбекю-камин с приставной кухонной плитой

Устанавливается в садовых беседках и предназначен для приготовления шашлыков, заготовки углей для мангала. Для заготовки углей барбекю может использоваться в режиме камина. Приставная плита предназначена для приготовления пищи в обычном режиме: приготовления плова, др. пищи.
Барбекю-камин выполнен в два контура. Стационарный мангал оборудован колосниками.

Размеры комплекса в плане (2430х900) мм.
Размеры топки барбекю-камина (Ширина х Глубина х Высота): 770х380х210 мм, кухонной плиты (Ширина х Глубина): 380х380 мм.
Количество кирпича:
Красного – 940 шт;
Огнеупорного – 155 шт.
Объем проекта - 37 страниц формата А4.

Стоимость проекта – 1800 р.

№209(Б) Беседочный барбекю-камин с приставной кухонной плитой

21. №209(Б) Беседочный барбекю-камин с приставной кухонной плитой

Устанавливается в садовых беседках и предназначен для приготовления шашлыков, заготовки углей для мангала. Для заготовки углей барбекю может использоваться в режиме камина. Приставная плита предназначена для приготовления пищи в обычном режиме: приготовления плова, др. пищи.
Барбекю-камин выполнен в два контура. Стационарный мангал оборудован колосниками.

Размеры комплекса в плане (1920х900) мм.
Размеры топки барбекю-камина (Ширина х Глубина х Высота): 770х380х210 мм, кухонной плиты (Ширина х Глубина): 260х380 мм.
Количество кирпича:
Красного – 820 шт;
Огнеупорного – 155 шт.
Объем проекта - 34 страницы формата А4.

Стоимость проекта – 1700 р.

№210 Беседочный барбекю-камин с хлебной печью

22. №210 Барбекю-комплекс: беседочный барбекю-камин с хлебной печью и приставной кухонной плитой

Предназначен для приготовления шашлыков, заготовки углей для мангала, выпечки мучных изделий, тушения, сушки грибов и других продуктов. Для заготовки углей барбекю может использоваться в режиме камина. Приставная плита предназначена для приготовления пищи в обычном режиме: приготовления плова, др. пищи.
Барбекю-камин выполнен в два контура. Стационарный мангал оборудован колосниковыми решетками.

Размеры барбекю-комплекса в плане (2820х900) мм.
Размеры топки барбекю-камина (Ширина х Глубина х Высота): 770х380х210 мм, кухонной плиты (Ширина х Глубина): 260х380 мм, хлебной камеры (Ширина х Глубина): 510х570 мм (производится футеровка).
Количество кирпича:
Красного – 1360 шт;
Огнеупорного – 155 шт.
Объем проекта - 43 страницы формата А4.

Стоимость проекта – 2500 р.

№224 Барбекю-камин угловой

23. №224 Барбекю-камин (угловой) с разделочным столиком и хозяйственным шкафом

Устанавливается в садовых беседках и предназначен для приготовления шашлыков, мяса на вертеле, заготовки углей для мангала. Мангал может использоваться и в режиме камина. Стационарный мангал оборудован колосниками.
Без разделочного столика и хозяйственного шкафа барбекю-камин можно устанавливать во фронтальном исполнении. (При кладке печи требуется углошлифовальная машина (болгарка)).

Размеры в плане (1280х760) мм., без разделочного столика и хозяйственного шкафа, которые устанавливаются на пол и могут не выкладываться.
Размеры топки (Ширина х Глубина х Высота): 770 х 380 х 210 мм.
Количество кирпича:
Красного — 1000 шт;
Огнеупорного (футеровка топливника мангала) – 8 шт.
Объем проекта - 38 страниц формата А4.

Стоимость проекта – 2100 р.

№225 Барбекю-камин с плитой для казана

24. №225 Барбекю-камин с плитой для казана и разделочным столиком

Устанавливается в садовых беседках и предназначен для приготовления шашлыков, мяса на вертеле, заготовки углей для мангала. Мангал может использоваться и в режиме камина. Стационарный мангал оборудован колосниками. На кухонной плите устанавливается казан для приготовления плова и других блюд.

Размеры в плане (2050х840) мм., без разделочного столика, который устанавливается на пол и может не выкладываться.
Размеры топки барбекю-камина (Ширина х Глубина х Высота): 770 х 320 х 210 мм, плиты для казана (Ширина х Глубина): 380х380 мм
Количество кирпича:
Красного — 1000 шт;
Огнеупорного (футеровка топливника мангала и плиты для казана) – 26 шт.
Объем проекта - 37 страниц формата А4.

Стоимость проекта – 2200 р.

№228 Барбекю-комплекс (угловой): барбекю-камин с жаровой (хлебной) печью, плитой для казана и мойкой с разделочным столиком

25. №228 Барбекю-комплекс (угловой): барбекю-камин с жаровой (хлебной) печью, плитой для казана и мойкой с разделочным столиком

Устанавливается в садовых беседках и предназначен:
в барбекю - для приготовления шашлыков, гриль-мяса, др. продуктов;
на плите для казана - для приготовления плова, др. пищи;
в жаровой печи - для выпечки мучных изделий, тушения (в т.ч. для консервирования), копчения, сушки грибов и других продуктов.
Стационарный мангал оборудован колосниками.
Центральной частью комплекса можно пользоваться в режиме камина.

Размеры барбекю-комплекса в плане (2630х1540) мм., без мойки с разделочным столиком, которые устанавливаются на пол и могут не выкладываться. Барбекю-комплекс может быть выполнен и во фронтальном исполнении с переносом разделочного столика с мойкой на боковую сторону хлебной печи.
Размеры топливников (Ширина х Глубина):
Стационарного мангала (770х320) мм;
Жаровой камеры (370х450) мм;
Плиты для казана (370х370) мм.
Количество кирпича:
Красного — 1490 шт;
Огнеупорного (футеровка топливников мангала и плиты для казана, под жаровой камеры) – 31 шт.
Объем проекта - 48 страниц формата А4.

Стоимость проекта – 3000 р.

№229 Барбекю-комплекс: барбекю-камин с жаровой (хлебной) печью, печью-тандыром и мойкой с разделочным столиком

26. №229 Барбекю-комплекс: барбекю-камин с жаровой (хлебной) печью, печью-тандыром и мойкой с разделочным столиком

Устанавливается в садовых беседках и предназначен:
в барбекю - для приготовления шашлыков, гриль-мяса, др. продуктов;
в жаровой печи - для выпечки мучных изделий, тушения (в т.ч. для консервирования), копчения, сушки грибов и других продуктов;
в печи-тандыре - для приготовления мясных, рыбных и овощных блюд, больших кусков мяса, птицы, шашлыков, выпечки тандырных мучных изделий. При установке казана, тандыр используется для приготовления плова.
Барбекю-камин выполнен в два контура. Стационарный мангал оборудован колосниками. Центральной частью комплекса можно пользоваться в режиме камина.
Для горловины тандыра применяется одноконфорочный чугунный настил П1-3 (на внешнем виде) с диаметром загрузочного отверстия 240 мм. Отдельным приложением проект содержит варочный настил индивидуального изготовления с максимальным диаметром загрузочного отверстия 320 мм. и креплениями для шампуров, корзин для мяса и т.д.

Размеры барбекю-комплекса в плане (2940х1280) мм., без мойки с разделочным столиком, которые устанавливаются на пол и могут не выкладываться.
Размеры топливников (Ширина х Глубина):
Стационарного мангала (770х380) мм;
Жаровой камеры (370х450) мм;
Объем тандыра 93 литра. Диаметр топливника - 480 мм, высота топливника - 560 мм.
Количество кирпича:
Красного — 1755 шт;
Огнеупорного (внутренний контур барбекю-камина, под жаровой камеры) – 120 шт.
Фигурного R60 – 44 шт.
Объем проекта - 52 страницы формата А4.

Стоимость проекта – 3700 р.

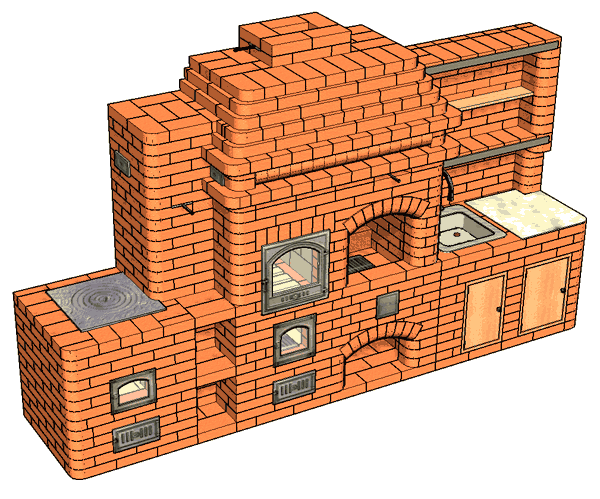

№230 Барбекю-комплекс: барбекю-камин с мини-русской печью, коптильней, плитой для казана и мойкой с разделочным столиком

27. №230 Барбекю-комплекс: барбекю-камин с мини-русской печью, коптильней, плитой для казана и мойкой с разделочным столиком

Устанавливается в садовых беседках и предназначен:
в барбекю - для приготовления шашлыков, гриль-мяса, др. продуктов;
в жаровой камере мини-русской печи - для выпечки мучных изделий, тушения (в т.ч. для консервирования), сушки грибов и других продуктов;
в коптильной камере - для копчения продуктов.
на плите для казана - для приготовления плова, др. пищи.
Барбекю-камин выполнен в два контура. Стационарный мангал оборудован колосниками. Центральной частью комплекса можно пользоваться в режиме камина.

Размеры барбекю-комплекса в плане (3460х1020) мм., без мойки с разделочным столиком, которые устанавливаются на пол и могут не выкладываться.
Размеры топливников (Ширина х Глубина):
Стационарного мангала (770х380) мм;
Жаровой камеры мини-русской печи (510х450) мм. (производится футеровка);
Коптильной камеры (370х450) мм. (производится футеровка);
Подтопка коптильной камеры (370х450) мм. (производится футеровка);
Плиты для казана (370х370) мм. (производится футеровка).
Количество кирпича:
Красного — 2055 шт;
Огнеупорного (внутренний контур барбекю-камина, под жаровой камеры, футеровка топливников) – 155 шт;
Фигурного R60 – 120 шт.
Объем проекта - 63 страницы формата А4.

Стоимость проекта – 4900 р.

Печи-тандыры

№219 Печь-тандыр

28. №219 Печь-тандыр

Устанавливается в садовых беседках и предназначена для приготовления мясных, рыбных и овощных блюд, больших кусков мяса, птицы, шашлыков, выпечки тандырных мучных изделий. При установке казана, тандыр используется для приготовления плова.
Большую привлекательность тандыру придаст применение керамического кирпича с радиальным закруглением углов.
Для горловины тандыра применяется одноконфорочный чугунный настил П1-3 (на внешнем виде) с диаметром загрузочного отверстия 240 мм.
Отдельным приложением проект содержит варочный настил индивидуального изготовления с максимальным диаметром загрузочного отверстия 320 мм. и креплениями для шампуров, корзин для мяса и т.д.

Размеры печи-тандыра в плане - (1020х1280) мм.
Объем тандыра 93 литра. Диаметр топливника - 480 мм, высота топливника - 560 мм.
Количество кирпича:
Красного - 520 шт;
Фигурного R60 – 30 шт.
Объем проекта - 35 страниц формата А4.

Стоимость проекта – 1500 р.

№220 Печь-тандыр с приставной кухонной плитой

29. №220 Печь-тандыр с приставной кухонной плитой

Устанавливается в садовых беседках и предназначена для приготовления мясных, рыбных и овощных блюд, больших кусков мяса, птицы, шашлыков, выпечки тандырных мучных изделий. При установке казана, тандыр используется для приготовления плова. Приставная плита предназначена для приготовления пищи в обычном режиме.
Большую привлекательность тандыру придаст применение керамического кирпича с радиальным закруглением углов.
Для горловины тандыра применяется одноконфорочный чугунный настил П1-3 (на внешнем виде) с диаметром загрузочного отверстия 240 мм.
Отдельным приложением проект содержит варочный настил индивидуального изготовления с максимальным диаметром загрузочного отверстия 320 мм. и креплениями для шампуров, корзин для мяса и т.д.

Размеры тандыра с кухонной плитой в плане - (1920х1280) мм.
Объем тандыра 93 литра. Диаметр топливника - 480 мм, высота топливника - 560 мм. Размеры топливника кухонной плиты - 380х380 мм.
Количество кирпича:
Красного - 800 шт;
Фигурного R60 – 55 шт.
Объем проекта - 37 страниц формата А4.

Стоимость проекта – 1800 р.

№223 Печь-тандыр с барбекю-камином

30. №223 Печь-тандыр с барбекю-камином

Устанавливается в садовых беседках и предназначен для приготовления мясных, рыбных и овощных блюд, больших кусков мяса, птицы, шашлыков, выпечки тандырных мучных изделий, заготовки углей для мангала. Стационарный мангал оборудован колосниками и может использоваться и в режиме камина. При установке казана, тандыр используется для приготовления плова.
Большую привлекательность тандыру придаст применение керамического кирпича с радиальным закруглением углов.
Для горловины тандыра применяется одноконфорочный чугунный настил П1-3 (на внешнем виде) с диаметром загрузочного отверстия 240 мм.
Отдельным приложением проект содержит варочный настил индивидуального изготовления с максимальным диаметром загрузочного отверстия 320 мм. и креплениями для шампуров, корзин для мяса и т.д.

Размеры в плане - (2080х1280) мм.
Объем тандыра 93 литра. Диаметр топливника - 480 мм, высота топливника - 560 мм.
Размеры топки барбекю-камина (Ширина х Глубина х Высота): 640х380х210 мм
Количество кирпича:
Красного - 1070 шт;
Фигурного R60 – 44 шт;
Огнеупорного – 7 шт.
Объем проекта - 42 страницы формата А4.

Стоимость проекта – 2600 р.

Общие положения

Летнюю кухню устанавливают:

  • не менее, чем в 7 метрах от дома;
  • объединяют с домом навесом или верандой;
  • летняя кухня является частью сруба дома.

Беседочные печи должны иметь постоянную кровлю.
Все переносные и стационарные мангалы, устанавливаемые в жилой зоне, должны иметь нишу для сгорания дров, переходящую в дымосборник, завершающийся трубой, устье которой оснащается искрогосилем.
Представленные в данном каталоге проекты многофункциональны, не имеют в своем составе элементов, не выполняющих полезных нагрузок и отличаются надежностью работы на открытом воздухе.

Добавить ссылку на эту страницу в:

E-mail: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Тел.: +7(8182) 20-51-06; +7(495) 255-00-38

Карта сайта
Отправить нам сообщение

Сайт работает с 15.09.2005 г.
© 2005 - 2014 karelin-kamin. Использование материалов сайта Karelin-Kamin запрещено.
