Печи с котлом водяного отопления

В том случае, когда здание имеет значительную площадь с большим количеством помещений, в качестве его отопления вместо нескольких печей целесообразно выбрать печь с котлом водяного отопления.

Проекты печей с котлами не имеют сопровождения сантехнических работ (прокладки трубопроводов, месторасположения радиаторов, др.). Сварочные и сантехнические работы должны производиться квалифицированными специалистами.

Проекты содержат внешний вид котла с его размерами. В тех случаях, когда места подсоединения трубопроводов к котлу не изображены на внешнем виде, то в зависимости от планировки помещения они могут быть подсоединены на каких-либо из 2-3 сторон печи.

В каталоге указывается приблизительная площадь отапливаемого помещения. Кроме объема котла она зависит от объема теплоносителя (воды), который вмещает вся система центрального отопления и режима работы топливника котла.

Печи с котлами водяного отопления устанавливаются на бетонный фундамент, который изолируется двумя слоями толя или рубероида.

ПОВ в плане

№138 Печь в плане

переключить на зеркальное отображение

№138 Печь с котлом центрального отопления

переключить на зеркальное отображение

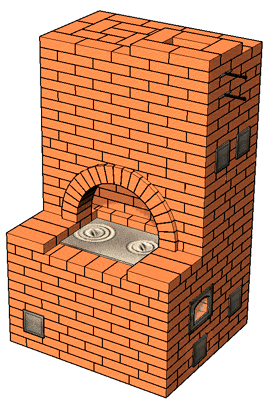

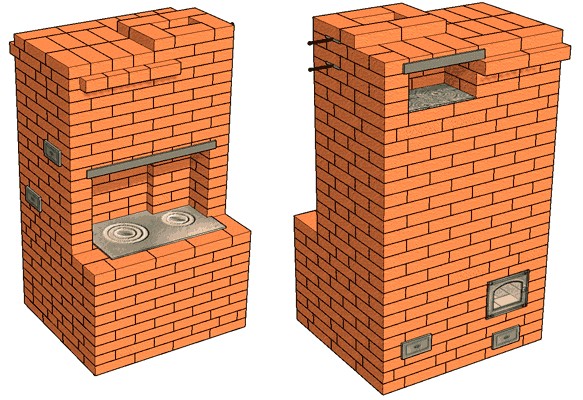

1. №138 ПОВ - 2400 с котлом центрального отопления

Предназначена для приготовления пищи и отопления 1-2-х этажного дома или коттеджа суммарной площадью 75±11 кв.м. при высоте потолка первого этажа не менее 2,3м.
Топка котла ЦО обращена в подсобное помещение.

Размеры в плане (890х1020) мм.
Размеры топливника (320х640)мм;
Количество кирпича - 480 шт;
Объем проекта - 31 страница формата А4.

Стоимость проекта - 1000 р.

№130 Печной комплекс: Печь отопительно-варочная - 2600 с котлом/каминопечь - 3200

переключить на зеркальное отображение

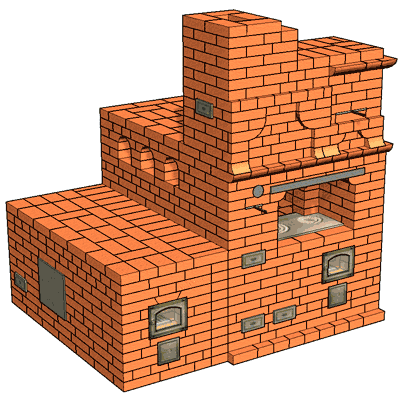

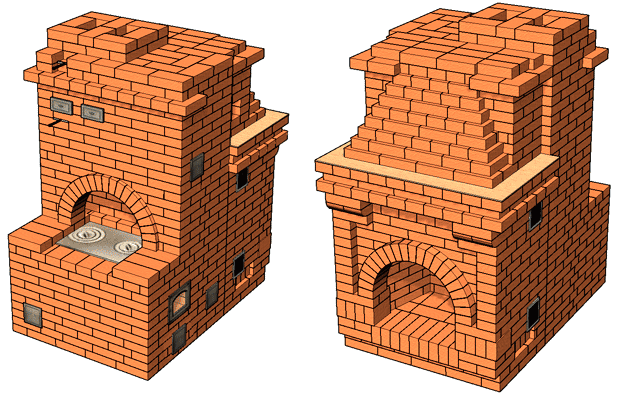

2. №130 Печной комплекс: ПОВ - 2600 с котлом/каминопечь - 3200

Предназначен для приготовления пищи и отопления 1-2-х этажного дома или коттеджа суммарной площадью 120±18 кв.м. при высоте потолка первого этажа не менее 2,6 м.
Конструкция может устанавливаться и без каминопечи, которая способна обогреть помещение площадью 26±4 кв.м. и является дополнительным источником тепла. Проектом предусмотрен обогрев мансардного этажа, который осуществляется за счет конвекции тепла от тепловой камеры, созданной закрытым отступом между двумя печами первого этажа через тепловой короб, проходящий через междуэтажное перекрытие здания.

Размеры в плане (1280х1720) мм. без каминных полок, которые устанавливаются на пол.
Размеры топливников: ПОВ-(380х 570)мм; каминопечи-(380х510) мм.
Количество кирпича - 1650 шт.
Объем проекта - 36 страниц формата А4.

Стоимость проекта - 3200 р.

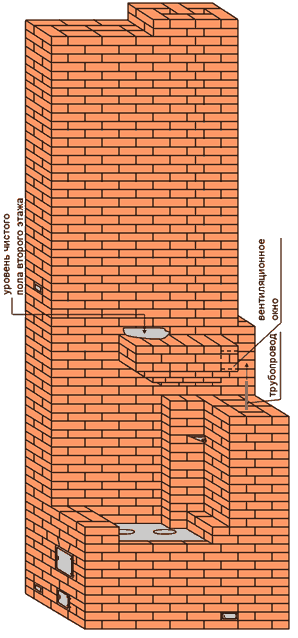

№ 134 ПОВ - 3100/1900 с котлом центрального отопления

3. № 134 ПОВ - 3100/1900 с котлом ЦО

Предназначена для приготовления пищи и отопления 1- этажного с мансардой или 2- этажного дома или коттеджа суммарной площадью 70-110 кв.м. (в зависимости от режимов работы печи и емкости котла ЦО) и приготовления пищи на варочном настиле. Высота помещений: первого этажа - не менее 2,3 м; второго - без ограничений.
Для котла применяются чугунные радиаторы центрального отопления (следует установить прокладки из несгораемого материала между секциями радиатора) общей высотой до 112 см. и объемом - до 18 литров. Может устанавливаться и котел из листового железа с размерами 120х560х1120мм, объемом 70 литров.
Печь первого уровня имеет два режима работы (два дымовых хода). По первому ходу нагревается массив печи первого уровня и отопительный щиток второго уровня, работающий в зимнем и летнем режимах. По второму ходу дымовые газы нагревают котел центрального отопления и поднимаясь на второй уровень, нагревают отопительный щиток.
Конструкция имеет вентиляционный канал.

Размеры в плане (1540х900) мм.
Размеры топливника (260х640) мм.
Количество кирпича:
красный - 1500 шт; огнеупорный - 30 шт.
Объем проекта - 34 страницы формата А4.

Стоимость проекта — 2500 р.

переключить на зеркальное отображение
№135 Печной комплекс: ПОВ - 3800 с котлом центрального отопления/каминопечь - 3000
переключить на зеркальное отображение

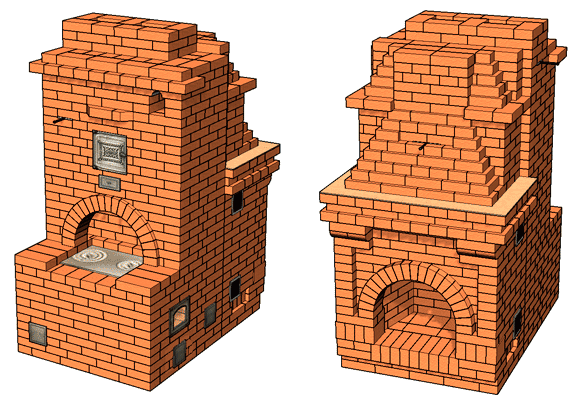

4. №135 Печной комплекс: ПОВ - 2900 с котлом ЦО/каминопечь - 3000

Предназначен для приготовления пищи, нагрева воды для бытовых нужд и отопления 1-2-х этажного дома или коттеджа суммарной площадью 135±20 кв.м. при высоте потолка первого этажа не менее 2,45 м. Конструкция котла имеет П-образную форму, которая обеспечивает экономичность и долговечность топливника (три стенки котла являются стенками топливника). Объем котла 95 л. ПОВ имеет два топливника и два режима работы:
1) нагревается только водонагреватель горячего водоснабжения с отопительным щитком, варочным настилом и духовым шкафом.
2) нагревается только котел ЦО.
ПОВ может устанавливаться и без каминопечи, которая способна обогреть помещение площадью 22±3 кв.м.
Конструкция имеет вентиляционный канал.

Размеры в плане (1780х1720) мм. без каминных полок, которые устанавливаются на пол.
Размеры топливников (ширина х глубина):
1) печи: (260х640)мм, (320х640)мм;
2) каминопечи-(380х380)мм.
Количество кирпича - 1640 шт.
Объем проекта - 41 страниц формата А4.

Стоимость проекта - 4300 р.

№152 ПОВ - 2350 с котлом ЦО и камином

переключить на зеркальное отображение

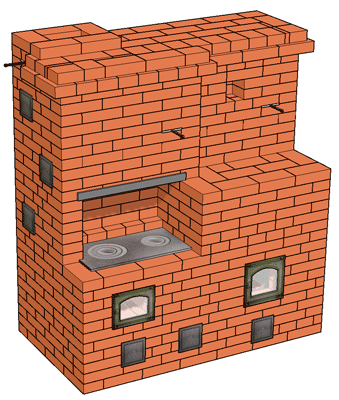

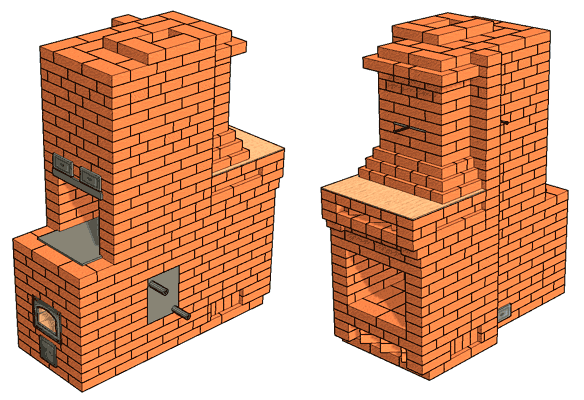

5. №152 ПОВ - 2350 с котлом ЦО и камином

Предназначен для отопления 1-2 этажного дома или коттеджа суммарной площадью 65±15 кв.м. - при высоте потолка первого этажа не менее 2,55 м. и приготовления пищи на варочном настиле.

Размеры в плане (1600х770) мм.
Размеры топливника - (320х380)мм.
Ширина портала камина-510 мм.
Количество кирпича - 760 шт.
Объем проекта - 33 страницы формата А4.

Стоимость проекта - 2500 р.

Вариант №1. Печной комплекс: ПОВ-2500 барбекю с котлом ЦО, топчаном и камином

№150 Печной комплекс:ПОВ - 2500 барбекю с котлом ЦО, топчаном и камином

переключить на зеркальное отображение

Проект содержит два варианта устройства печного комплекса: с топчаном и с отопительной тумбой.

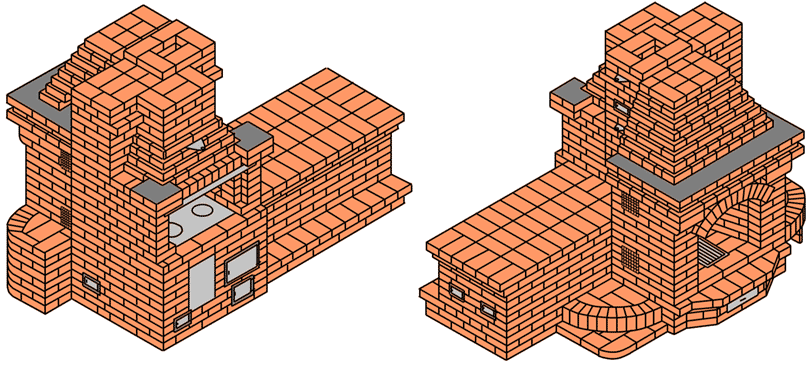

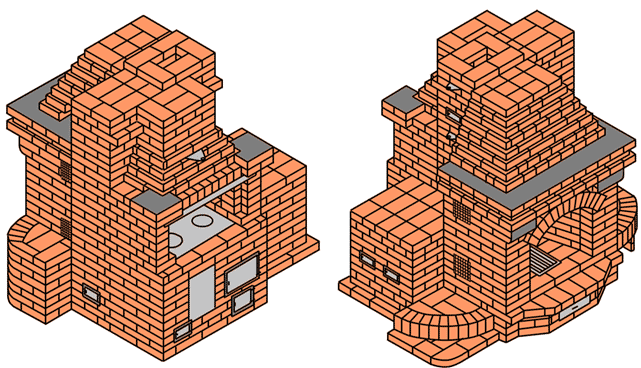

6. №150 Печной комплекс: ПОВ - 2500 барбекю с котлом ЦО, топчаном и камином

Предназначен для отопления 1-2-х этажного дома или коттеджа суммарной площадью 90±13 кв.м. - при высоте потолка не менее 2,4 м, приготовления пищи и изготовления шашлыков на выносном мангале, который устанавливается на варочный настил ПОВ. Камин-барбекю может оборудоваться вертелом для приготовления крупных мясопродуктов. Топливом для печи служат дрова. Объем котла - 52л.

Размеры в плане (2430х1660) мм. без каминных полок, которые устанавливаются на пол. Подсоединение к котлу отводящего и обратного трубопроводов может производиться на передней или боковой стенках печи.
Размеры топливника - (380х380)мм.
Ширина портала камина - 640мм.
Количество кирпича:
Красного - 1300 шт.
Огнеупорного - 130 шт.
Объем проекта - 45 страниц формата А4.

Стоимость проекта - 4000 р.

Вариант №2. Печной комплекс: ПОВ-2500 барбекю с котлом ЦО, отопительной тумбой и камином

№150 Печной комплекс: ПОВ-2500 барбекю с котлом ЦО, отопительной тумбой и камином

переключить на зеркальное отображение

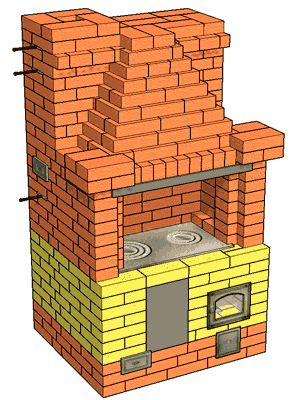

№241 ПОВ-2500 барбекю с котлом ЦО

7. №241 ПОВ-2500 барбекю с котлом ЦО

Предназначена для отопления 1-2-х этажного дома или коттеджа суммарной площадью 55±8 кв.м. - при высоте потолка не менее 2,4 м, приготовления пищи и изготовления шашлыков на выносном мангале, который устанавливается на варочный настил ПОВ. Топливом для печи служат дрова. Объем котла - 52л.

Размеры печи в плане (1020х900) мм.
Подсоединение к котлу отводящего и обратного трубопроводов может производиться на передней или боковой стенках печи.
Размеры топливника - (380х380)мм.
Количество кирпича:
Красного - 395 шт.
Огнеупорного - 125 шт.
Объем проекта - 35 страниц формата А4.

Стоимость проекта - 1800 р.

переключить на зеркальное отображение

№242 Печной комплекс: ПОВ-2500 барбекю с котлом ЦО и камином

переключить на зеркальное отображение

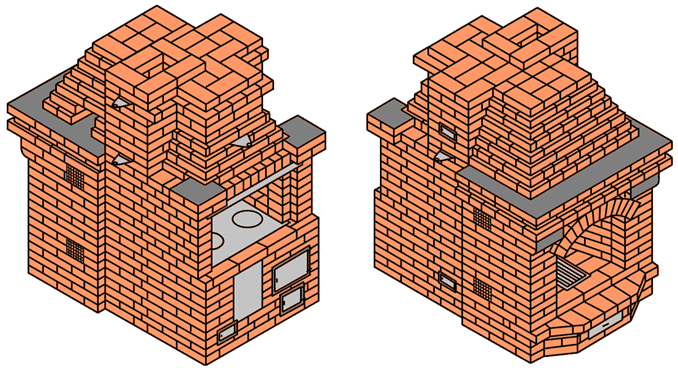

8. №242 Печной комплекс: ПОВ-2500 барбекю с котлом ЦО и камином

Предназначен для отопления 1-2-х этажного дома или коттеджа суммарной площадью 85±13 кв.м. - при высоте потолка не менее 2,4 м, приготовления пищи и изготовления шашлыков на выносном мангале, который устанавливается на варочный настил ПОВ. Камин-барбекю может оборудоваться вертелом для приготовления крупных мясопродуктов. Топливом для печи служат дрова. Объем котла - 52л.

Размеры в плане (1150х1660) мм. Подсоединение к котлу отводящего и обратного трубопроводов может производиться на передней или боковой стенках печи.
Размеры топливника - (380х380)мм.
Ширина портала камина - 640 мм.
Количество кирпича:
Красного - 925 шт.
Огнеупорного - 125 шт.
Объем проекта - 39 страниц формата А4.

Стоимость проекта - 3500 р.

№193 Мини-русская печь с котлом ЦО

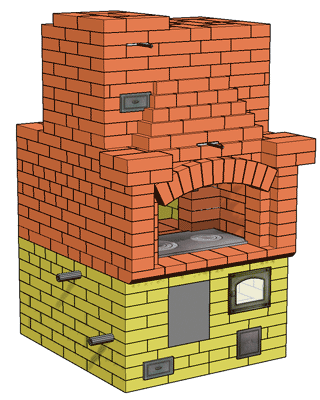

9. №193 ПОВ – 2700 с котлом ЦО (мини-русская печь)

Предназначена для отопления 1-2-х этажного дома или коттеджа суммарной площадью 65±9 кв.м, выпечки мучных изделий, приготовления пищи на варочном настиле, приготовления шашлыков, тушения (в т.ч. консервирования), копчения рыбы и мяса, сушки грибов и других продуктов, заготовки углей для мангала в хлебной камере, при высоте потолка не менее 2,35 м. Объем котла - 42 л.
Печь имеет подтопок, который в режиме отопления помещения нагревает весь корпус мини-русской печи. Варочный настил подтопка является площадкой для установки выносного мангала. Жаровая камера предназначена для приготовления пищи и выполняет все функции русской печи.
Отдельным приложением проект содержит порядовки расположения трубного канала с правой стороны дымосборника.

Размеры в плане (1150х1020) мм.
Размеры топливников:
Жаровой камеры (640х450) мм. (производится футеровка);
Подтопка (380х380) мм;
Количество кирпича: красного — 595 шт; огнеупорного - 265 шт.
Объем проекта - 39 страниц формата А4.

Стоимость проекта — 2600 р.

переключить на зеркальное отображение

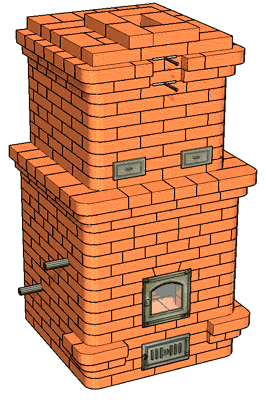

№213 ПОВ – 2900 с котлом ЦО

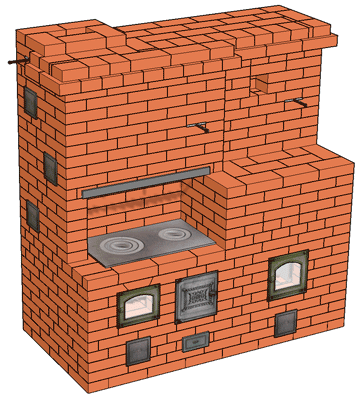

10. №213 ПОВ – 2900 с котлом ЦО

Предназначена для приготовления пищи и отопления 1-2-х этажного дома или коттеджа суммарной площадью 100±15 кв.м. при высоте потолка первого этажа не менее 2,45 м. Конструкция котла имеет П-образную форму, которая обеспечивает экономичность и долговечность топливника (три стенки котла являются стенками топливника). Объем котла 82 л.
Печь имеет два топливника и два режима работы:
1) нагревается только отопительно-варочная печь с варочным настилом и духовым шкафом;
2) нагревается только котел ЦО.

Размеры печи в плане (1790х900) мм.
Размеры топливников (ширина х глубина):
1) отопительно-варочная печь: (320х570)мм;
2) котел ЦО (320х510)мм.
Топливник отопительно-варочной печи футерован огнеупорным кирпичом.
Количество кирпича: красного – 900 шт; огнеупорного - 5 шт.
Объем проекта - 39 страниц формата А4.

Стоимость проекта - 2800 р.

переключить на зеркальное отображение

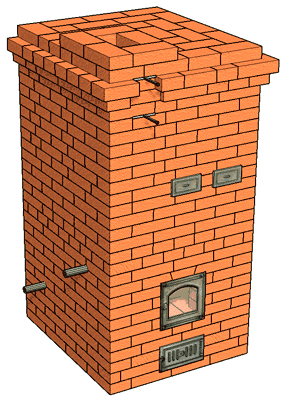

№214 ПОВ – 2800 с котлом ЦО

11. №214 ПОВ – 2800 с котлом ЦО

Предназначена для приготовления пищи и отопления 1-2-х этажного дома или коттеджа суммарной площадью 110±15 кв.м. при высоте потолка первого этажа не менее 2,45 м. Конструкция котла имеет П-образную форму, которая обеспечивает экономичность и долговечность топливника (три стенки котла являются стенками топливника). Объем котла 86 л.
Печь имеет два топливника и два режима работы:
1) нагревается только отопительно-варочная печь с варочным настилом и духовым шкафом;
2) нагревается только котел ЦО.

Размеры печи в плане (1660х900) мм.
Размеры топливников (ширина х глубина):
1) отопительно-варочная печь: (250х570)мм;
2) котел ЦО (380х510)мм.
Топливник отопительно-варочной печи футерован огнеупорным кирпичом.
Количество кирпича: красного – 880 шт; огнеупорного - 11 шт.
Объем проекта - 39 страниц формата А4.

Стоимость проекта - 2700 р.

переключить на зеркальное отображение

№164(Б) РП - 3600/1200 с топчаном с самостоятельной топкой и котлом ЦО

12. №164(Б) РП - 3600/1200 с топчаном с самостоятельной топкой и котлом ЦО

Предназначена для отопления 1-2-х этажного дома или коттеджа суммарной площадью 90±10 кв.м.и приготовления пищи в жаровой камере и на варочном настиле подтопка печи. Отвод дымовых газов от топчана производится в корпусе русской печи. Мощность котла рассчитана на отапливаемую площадь -50 кв.м. Объем котла -60 л. Отдельным приложением проект содержит порядовки расположения трубного канала по центру дымосборника, а так же с возможностью установки его с противоположной стороны дымосборника.

Размеры русской печи в плане (1280х1780) мм, топчана - (770х1660) мм.
Размеры топливников:
Жаровой камеры (900х640) мм;
Подтопка (380х380) мм;
Топчана (380х640) мм.
Количество кирпича:
Красного — 1615 шт.
Огнеупорного – 6 шт.
Объем проекта - 40 страниц формата А4.

Стоимость проекта - 3900 р.

переключить на зеркальное отображение

№215 Печной комплекс: ПОВ – 2500 с котлом ЦО и камином

переключить на зеркальное отображение

13. №215 Печной комплекс: ПОВ – 2500 с котлом ЦО и камином

Предназначен для приготовления пищи и отопления 1-2-х этажного дома или коттеджа суммарной площадью 100±15 кв.м. при высоте потолка не менее 2,85 м. Конструкция котла имеет П-образную форму, которая обеспечивает экономичность и долговечность топливника (три стенки котла являются стенками топливника). Объем котла 75 л. Варочная печь имеет духовой шкаф, находящийся в дымооборотах (небольшая температура нагрева).
Печь и камин имеют раздельные дымовые каналы.
Комплекс можно устанавливать в межкомнатную перегородку.

Размеры ПК в плане (1665х1150) мм.
Подсоединение к котлу отводящего и обратного трубопроводов может производиться на передней или боковой левой стенках печи.
Размеры топливника - (640х260)мм. Ширина портала камина – 640 мм.
Количество кирпича - 1390 шт.
Объем проекта - 38 страниц формата А4.

Стоимость проекта - 3200 р.

№216 Печной комплекс: ПОВ – 2500 с котлом ЦО и камином

переключить на зеркальное отображение

14. №216 Печной комплекс: ПОВ – 2500 с котлом ЦО и камином

Предназначен для приготовления пищи и отопления 1-2-х этажного дома или коттеджа суммарной площадью 100±15 кв.м. при высоте потолка не менее 2,55 м. Конструкция котла имеет П-образную форму, которая обеспечивает экономичность и долговечность топливника (три стенки котла являются стенками топливника). Объем котла 75 л.
Печь и камин имеют раздельные дымовые каналы.
Комплекс можно устанавливать в межкомнатную перегородку.

Размеры ПК в плане (1665х1150) мм.
Подсоединение к котлу отводящего и обратного трубопроводов может производиться на передней или боковой левой стенках печи.
Размеры топливника - (640х260)мм. Ширина портала камина – 640 мм.
Количество кирпича - 1280 шт.
Объем проекта - 38 страниц формата А4.

Стоимость проекта - 3100 р.

№217 ПОВ – 2500 с котлом ЦО

15. №217 ПОВ – 2500 с котлом ЦО

Предназначена для приготовления пищи и отопления 1-2-х этажного дома или коттеджа суммарной площадью 85±12 кв.м. при высоте потолка не менее 2,5 м. Конструкция котла имеет П-образную форму, которая обеспечивает экономичность и долговечность топливника (три стенки котла являются стенками топливника). Объем котла 75 л.

Размеры печи в плане (1020х1150) мм.
Подсоединение к котлу отводящего и обратного трубопроводов может производиться на передней или боковой левой стенках печи.
Размеры топливника печи- (640х260)мм.
Количество кирпича - 650 шт.
Объем проекта - 34 страницы формата А4.

Стоимость проекта - 1600 р.

переключить на зеркальное отображение

№221 ПТО с котлом ЦО

16. №221 ПТО с котлом ЦО

Предназначена для отопления 1-2-х этажного дома или коттеджа суммарной площадью 110±15 кв.м. при высоте потолка первого этажа не менее 2,4 м. Конструкция котла имеет П-образную форму, которая обеспечивает экономичность и долговечность топливника (три стенки котла являются стенками топливника). Объем котла 100 л.

Размеры печи в плане (900х900) мм.
Подсоединение к котлу отводящего и обратного трубопроводов может производиться на боковых или задней стенках печи.
Размеры топливника печи- (480х330)мм.
Количество кирпича:
Красного - 470 шт;
Фигурного R60 - 54 шт. (Фигурный кирпич можно заменить на обычный красный кирпич).
Объем проекта - 34 страницы формата А4.

Стоимость проекта - 1900 р.

переключить на зеркальное отображение

№222 ПТО с котлом ЦО

17. №222 ПТО с котлом ЦО

Предназначена для отопления 1-2-х этажного дома или коттеджа суммарной площадью 130±18 кв.м. при высоте потолка первого этажа не менее 2,25 м. Конструкция котла имеет П-образную форму, которая обеспечивает экономичность и долговечность топливника (три стенки котла являются стенками топливника). Объем котла 120 л.

Размеры печи в плане (900х1020) мм.
Подсоединение к котлу отводящего и обратного трубопроводов может производиться на боковых или задней стенках печи.
Размеры топливника печи- (610х330)мм.
Количество кирпича - 620 шт;
Объем проекта - 34 страницы формата А4.

Стоимость проекта - 1900 р.

переключить на зеркальное отображение
