Печи-камины для дачи и дома

Кирпичная печь-камин представляет из себя печь, совмещенную с камином. Это моноблок, устанавливаемый на одном фундаменте, с общим трубным каналом. Печь может быть отопительной или отопительно-варочной.

Такие конструкции имеет ряд преимуществ:

  • печь сводит к минимуму несовершенство камина, как нетеплоемкой печи;
  • камин в составе печи-камина позволяет быстрее нагреть помещение и является «летним ходом» при растопке конструкции.

При эксплуатации кирпичных печей-каминов не возникает трудностей из-за совмещения разных типов устройств – дымообороты печи подсоединяются к дымовому каналу камина перед входом в дымовую трубу.

№92 Кухонный очаг 2300 с камином

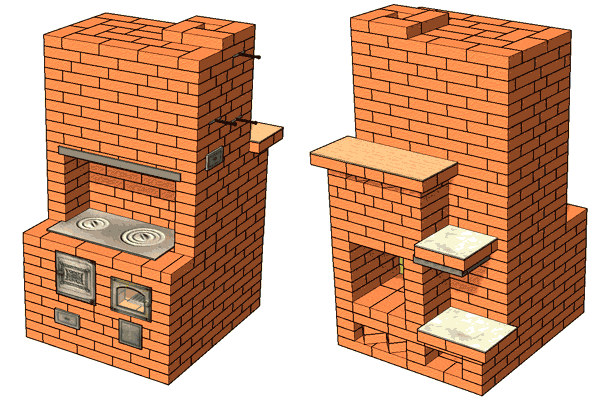

1. №92 Кухонный очаг 2300 с камином

Предназначен для приготовления пищи и отопления 1-2 помещений общей площадью 30±4 кв.м, при высоте потолка не менее 2,4 м.

Размеры в плане (1020х1470) мм.
Размеры топливника (Ш х Г)-(260х510) мм.
Ширина портала камина 510 мм.
Количество кирпича — 670 шт.
Объем проекта - 32 страницы формата А4.

Стоимость проекта — 1500 р.

№108 ПОВ - 2500 с камином

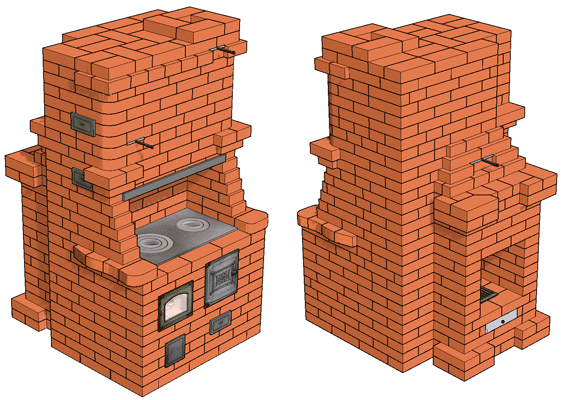

2. №108 ПОВ - 2500 с камином фото

Предназначены для приготовления пищи и отопления 1-2 помещений общей площадью 30±4 кв.м, при высоте потолка не менее 2,4 м. Проект предусматривает установку конструкции в перерубе капитальной стены. Проект предусматривает перестановку чистных отверстий на противоположную сторону печи, а боковую задвижку – на фронтальную поверхность камина.

Размеры в плане (1020х1215) мм.
Размеры топливника (320х380) мм.
Ширина портала камина 380 мм.
Количество кирпича — 540 шт.
Объем проекта - 31 страница формата А4.

Стоимость проекта — 1500 р.

№109 ПОВ - 2300 с камином

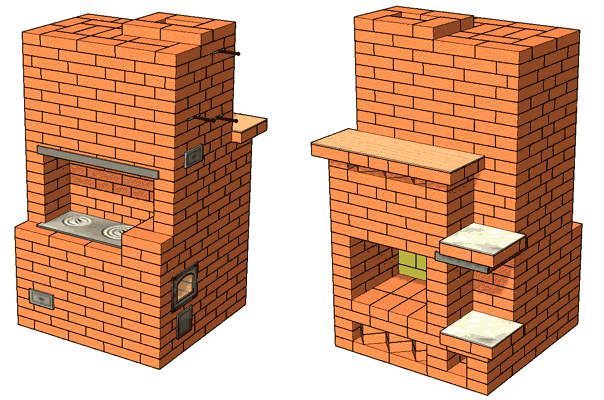

3. №109 ПОВ - 2300 с камином

Предназначена для приготовления пищи и отопления 1-2 помещений общей площадью 30±5 кв.м, при высоте потолка не менее 2,45 м.

Размеры в плане (1020х1210) мм.
Размеры топливника (320х380) мм.
Ширина портала камина 380 мм.
Количество кирпича:
Краного - 640 шт;
Фигурного R60 - 16 шт.
Объем проекта - 33 страницы формата А4.

Стоимость проекта — 1600 р.

№114 ПОВ - 1800 с камином

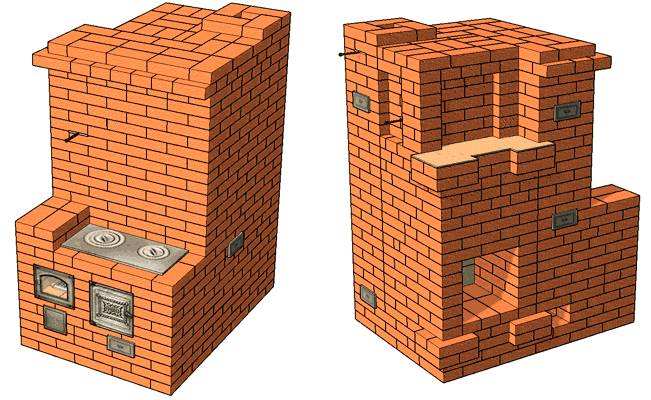

4. №114 ПОВ - 1800 с камином

Предназначена для приготовления пищи и отопления помещения площадью 22±3 кв.м, при высоте потолка не менее 2,45 м.

Размеры в плане (1400х640) мм.
Размеры топливника (260х380) мм.
Ширина портала камина 510 мм.
Количество кирпича — 560 шт.
Объем проекта - 32 страницы формата А4.

Стоимость проекта — 1400 р.

№115 ПОВ - 1900 с камином

5. №115 ПОВ - 1900 с камином

Предназначена для приготовления пищи и отопления помещения площадью 22±3 кв.м, при высоте потолка не менее 2,3 м.

Размеры в плане (1280х640) мм.
Размеры топливника (Ш х Г)-(260х380) мм.
Ширина портала камина 380 мм.
Количество кирпича — 500 шт.
Объем проекта - 31 страница формата А4.

Стоимость проекта — 1300 р.

Установка кирпичных печей-каминов

Появляется возможность получить отопительный прибор, варочной поверхностью ориентированной в кухню и каминной частью, обращенной в зал. Целесообразна установка кирпичных печей-каминов для дачи или дома, площадью до 35 кв.м. Для отопления большей площади помещения, камин в конструкции может быть заменен на каминопечь, т.е. составлен печной комплекс.

Варианты конструкций

В большинстве своих случаев кирпичные печи-камины являются перегородками, устанавливаемыми в переруб стены между кухней и залом. Поэтому конструкция их сильно зависит от планировки помещения:

  • угловые - когда печь располагается вдоль стены кухни, а камин ориентирован в зале под 45 градусов, т.е. является угловым;
  • фронтальные - расположение топок здесь производится по фронтальной стенке, либо по противоположным стенкам конструкции. Такие печи-камины устанавливают в дома, где нет четкого разделения помещений на кухню и зал, либо нет стен-перегородок;
  • с установкой камина на консоли (швеллеры). Такой вариант предусматривает установку печи-камины в перерубе капитальной стены. При этом камин, имеющий малый вес, устанавливается на консоли, с передачей нагрузки на общий фундамент. Факторами в пользу установки такого варианта могут являться:
  1. принципиально невозможно устройство фундамента в зале или гостиной;
  2. разные высоты полов помещений.

Примеры таких вариантов - номера проектов 158, 165, 174, 177.

№116 ПОВ - 2400 с камином

6. №116 ПОВ - 2400 с камином

Предназначена для приготовления пищи и отопления 1-2 помещений общей площадью 31±4 кв.м, при высоте потолка не менее 2,35 м.

Размеры в плане (1020х1020) мм.
Размеры топливника (260х510) мм.
Ширина портала камина 510 мм.
Количество кирпича — 600 шт.
Объем проекта - 31 страница формата А4.

Стоимость проекта — 1600 р.

№117 ПОВ - 2500 с камином

7. №117 ПОВ - 2500 с камином

Предназначена для приготовления пищи и отопления 1-2 помещений общей площадью 30±4 кв.м, при высоте потолка не менее 2,4 м.

Размеры в плане (1020х1150) мм.
Размеры топливника (330х380) мм.
Ширина портала камина 380 мм.
Количество кирпича — 630 шт.
Объем проекта - 31 страница формата А4.

Стоимость проекта — 1600 р.

№118 ПОВ - 2400+700 с камином и двумя отопительными щитками

8. №118 ПОВ - 2400+700 с камином и двумя отопительными щитками

(В зависимости от планировки помещений камин можно развернуть в сторону, обратную кухонной плите, т.к. он не имеет перевязки с отопительными щитками.)
Предназначена для приготовления пищи и отопления 2-3 помещений общей площадью 35±5 кв.м, при высоте потолка не менее 2,3 м.

Размеры в плане (1020х1400) мм.
Размеры топливника (260х510) мм.
Ширина портала камина 380 мм.
Количество кирпича — 840 шт.
Объем проекта - 32 страницы формата А4.

Стоимость проекта — 2400 р.

№151 ПОВ - 2200 с камином

9. №151 ПОВ - 2200 с камином

Предназначена для приготовления пищи и отопления 1-2 помещений общей площадью 28±4 кв.м, при высоте потолка не менее 2,4 м.

Размеры в плане (1280х770) мм.
Размеры топливника (320х380) мм.
Количество кирпича — 930 шт.
Объем проекта - 32 страницы формата А4.

Стоимость проекта — 2000 р.

№158 ПТО - 1800 с камином

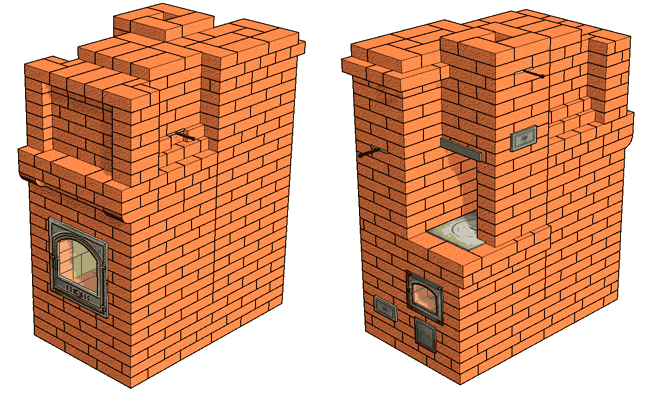

10. №158 ПТО - 1800 с камином

Предназначена для отопления 1-2 помещений общей площадью 26±4 кв.м, при высоте потолка не менее 2,3 м. Топочный проем камина оборудуется дверкой из жаропрочного стекла. Каминная полка устанавливается на пол и может не выкладываться.
Отдельным приложением проект содержит устройство печи-камина в перерубе капитальной стены с размерами фундамента под печь 840х770 мм. и установкой камина на консоли (швеллеры). Порог переруба высотой не более 100 мм.

Размеры печи-камина в плане (1150х770) мм.
Размеры топливника печи (260х510) мм.
Ширина портала камина 380 мм. Топливник камина облицован огнеупорным кирпичом.
Количество кирпича: красного — 630 шт; огнеупорного -16 шт.
Объем проекта - 36 страниц формата А4.

Стоимость проекта — 2100 р.

№141 ПТО - 1800 с камином

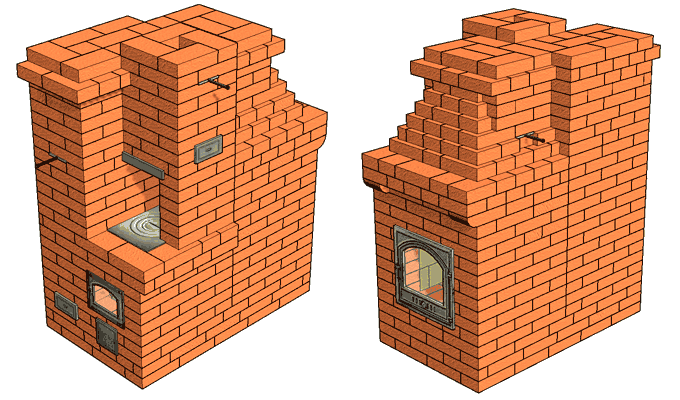

11. №141 ПТО - 1800 с камином

Предназначена для отопления 1-2 помещений общей площадью 26±4 кв.м, при высоте потолка не менее 2,3 м. Топочный проем камина оборудуется дверкой из жаропрочного стекла. Каминная полка устанавливается на пол и может не выкладываться.

Размеры печи-камина в плане (1150х770) мм.
Размеры топливника печи (260х510) мм.
Ширина портала камина 380 мм. Топливник камина облицован огнеупорным кирпичом.
Количество кирпича: красного — 600 шт; огнеупорного -16 шт.
Объем проекта - 33 страницы формата А4.

Стоимость проекта — 1900 р.

Топка печи-камина

Печь и камин топятся по отдельности. Возможна одновременная топка с небольшой разбежкой во времени. Этим избегается необходимость установки громоздкой двухканальной дымовой трубы, или трубы большого сечения, при которой после топок только одной из печей может возникать конденсат из-за чрезмерного ее сечения. Портал камина может быть оборудован дверкой.

№165 ПТО - 1800 с камином

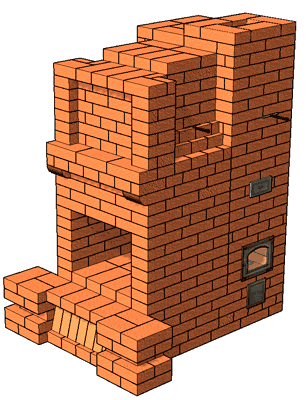

12. №165 ПТО - 1800 с камином

Предназначена для отопления 1-2 помещений общей площадью 24±4 кв.м, при высоте потолка не менее 2,3 м. Каминная полка устанавливается на пол и может не выкладываться.
Отдельным приложением проект содержит устройство печи-камина в перерубе капитальной стены с размерами фундамента под печь 840х770 мм. и установкой камина на консоли (швеллеры). Порог переруба высотой не более 100 мм.

Размеры печи-камина в плане (1150х770) мм.
Размеры топливника печи (260х510) мм.
Ширина портала камина 510 мм.
Количество кирпича — 630 шт.
Объем проекта - 36 страниц формата А4.

Стоимость проекта — 2100 р.

№167 Кухонная плита с отопительным щитком - 2700 и камином

13. №167 Кухонная плита с отопительным щитком - 2700 и камином

Предназначена для приготовления пищи и отопления дома суммарной площадью 34±5 кв.м. - при высоте потолка не менее 2,6 м. (При кладке печи-камина требуется углошлифовальная машина (болгарка)).

Размеры в плане (1260х2020) мм.
Размеры топливника (260х560) мм, ширина портала камина 510 мм.
Топливники плиты и камина футерованы огнеупорным кирпичом.
Количество кирпича: красного-1470 шт; огнеупорного -30 шт.
Объем проекта - 40 страниц формата А4.

Стоимость проекта - 2800 р.

№174 ПОВ - 2500 с камином

14. №174 ПОВ - 2500 с камином фото

Предназначена для приготовления пищи и отопления 1-2 помещений общей площадью 30±4 кв.м, при высоте потолка не менее 2,45 м. Топочный проем камина оборудуется дверкой из жаропрочного стекла. Каминная полка устанавливается на пол и может не выкладываться.
Отдельным приложением проект содержит устройство печи-камина в перерубе капитальной стены с размерами фундамента под печь 900х1020 мм. и установкой камина на консоли (швеллеры).

Размеры печи-камина в плане (1280х1020) мм.
Размеры топливника печи (Ш х Г)-(320х510) мм.
Ширина портала камина 380 мм. Топливник камина футерован огнеупорным кирпичом.
Количество кирпича: красного — 820 шт; огнеупорного - 14 шт.
Объем проекта - 36 страниц формата А4.

Стоимость проекта — 2400 р.

№63 ПОВ - 2500 с камином

15. №63 ПОВ - 2500 с камином

Предназначена для приготовления пищи и отопления 1-2 помещений общей площадью 30±4 кв.м, при высоте потолка не менее 2,45 м. Топочный проем камина оборудуется дверкой из жаропрочного стекла. Каминная полка устанавливается на пол и может не выкладываться.

Размеры печи-камина в плане (1280х1020) мм.
Размеры топливника печи (Ш х Г)-(320х510) мм.
Ширина портала камина 380 мм. Топливник камина футерован огнеупорным кирпичом.
Количество кирпича: красного — 800 шт; огнеупорного - 14 шт.
Объем проекта - 34 страницы формата А4.

Стоимость проекта — 2200 р.

№177 ПОВ - 1800 с камином

16. №177 ПОВ - 1800 с камином

Предназначена для приготовления пищи и отопления 1-2 помещений общей площадью 26±4 кв.м, при высоте потолка не менее 2,25 м. Топочный проем камина оборудуется дверкой из жаропрочного стекла.
Отдельным приложением проект содержит устройство печи-камина в перерубе капитальной стены с размерами фундамента под печь 900х770 мм. и установкой камина на консоли (швеллеры).

Размеры печи-камина в плане (1280х770) мм.
Размеры топливника печи (260х380) мм.
Ширина портала камина 380мм. Топливник камина футерован огнеупорным кирпичом.
Количество кирпича: красного -600 шт; огнеупорного -16 шт.
Объем проекта - 35 страниц формата А4.

Стоимость проекта — 2200 р.

№64 ПОВ - 1800 с камином

17. №64 ПОВ - 1800 с камином

Предназначена для приготовления пищи и отопления 1-2 помещений общей площадью 26±4 кв.м, при высоте потолка не менее 2,15 м. Топочный проем камина оборудуется дверкой из жаропрочного стекла.

Размеры печи-камина в плане (1280х770) мм.
Размеры топливника печи (260х380) мм.
Ширина портала камина 380мм. Топливник камина футерован огнеупорным кирпичом.
Количество кирпича: красного -560 шт; огнеупорного -16 шт.
Объем проекта - 34 страницы формата А4.

Стоимость проекта — 2000 р.

№40 ПОВ - 2100 с камином

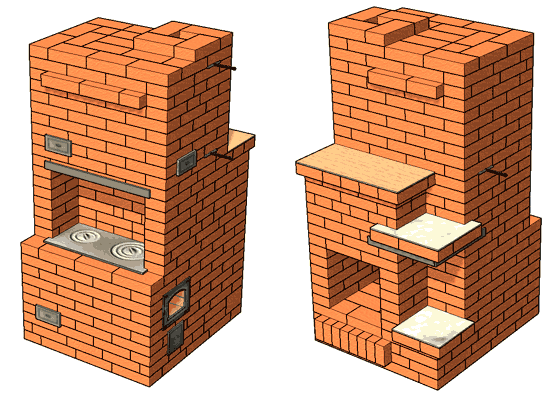

18. №40 ПОВ - 2100 с камином фото

Предназначена для приготовления пищи и отопления помещения площадью 26±4 кв.м, при высоте потолка не менее 2,35 м.

Размеры в плане (1020х890) мм.
Размеры топливника (260х380) мм.
Ширина портала камина 380 мм.
Количество кирпича — 560 шт.
Объем проекта - 31 страница формата А4.

Стоимость проекта — 1400 р.
