Печные комплексы: отопление загородного дома

Печные комплексы представляют из себя объединение двух или более печей, имеющих разные функции, установленные на одном фундаменте.

Главным преимуществом печных комплексов является возможность обогреть большую площадь, топить необходимый вид печного устройства в составе комплекса в зависимости от температуры наружного воздуха, нагревать нужное помещение.

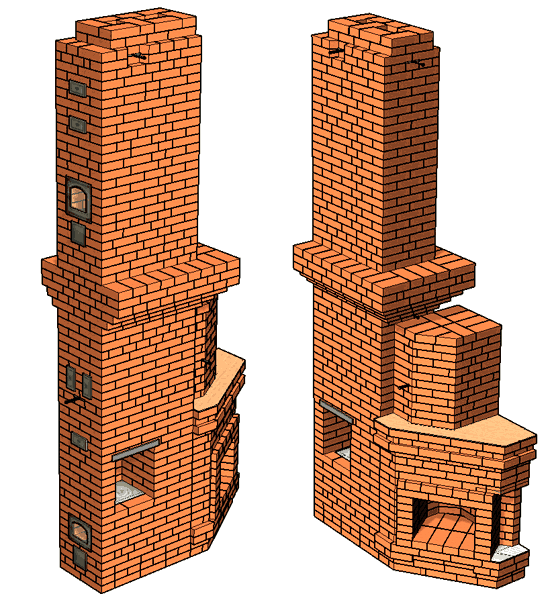

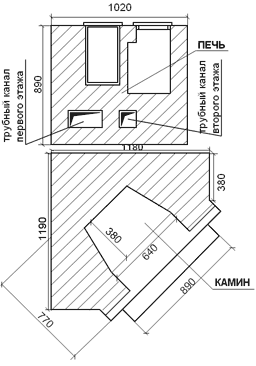

Печной комплекс в плане
№95 Печной комплекс в плане

переключить на зеркальное отображение

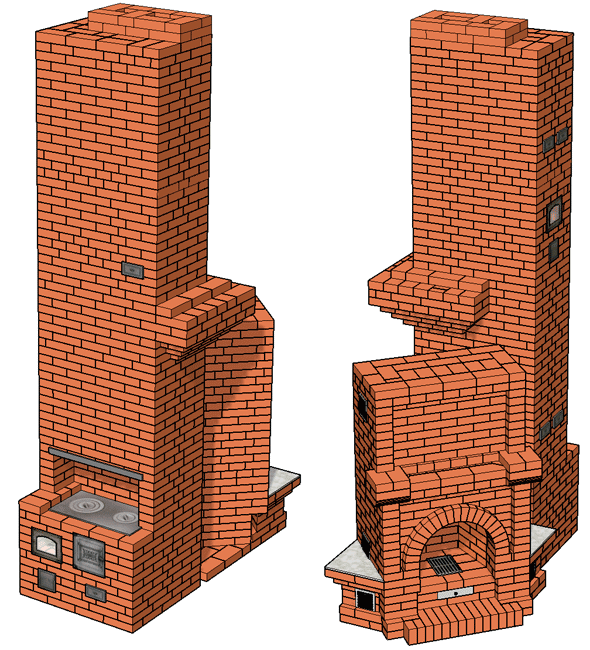

ПОВ-2300 / ПТО-2300
№95 ПОВ-2300 / ПТО-2300

переключить на зеркальное отображение

1. №95 Печной комплекс: ПОВ -2600 /ПТО - 2400 с угловым камином

(Камин, относительно печи, может устанавливаться в любом, в т.ч. и фронтальном положении)

Предназначен для приготовления пищи и отопления двухэтажного дома или коттеджа, находящегося в пользовании одного владельца. Площадь отапливаемых помещений:
первого этажа — 33±5 кв.м (с учетом работы камина);
второго этажа — 20±3 кв.м, при высоте потолков не менее 2,6м/2,2м соответственно.
Печь и камин не имеют примыканий теплоотдающих поверхностей к друг к другу, что значительно увеличивает теплоотдачу их в помещение через вентиляционные окна и срок службы печи-камина.
Подсоединение камина к печи, для вывода дымовых газов, производится через патрубок круглого сечения. Портал камина можно сделать прямым, перекрыв его на 7-8 ряду.

Размеры топливников (Ш х Г) (320х380)/(380х380) мм. Ширина портала камина 640 мм.
Количество кирпича — 2050 шт.
Объем проекта - 38 страниц формата А4.

Стоимость проекта — 3100 р.

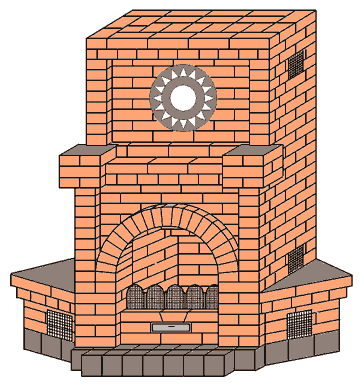

Камин угловой

№95 Камин угловой

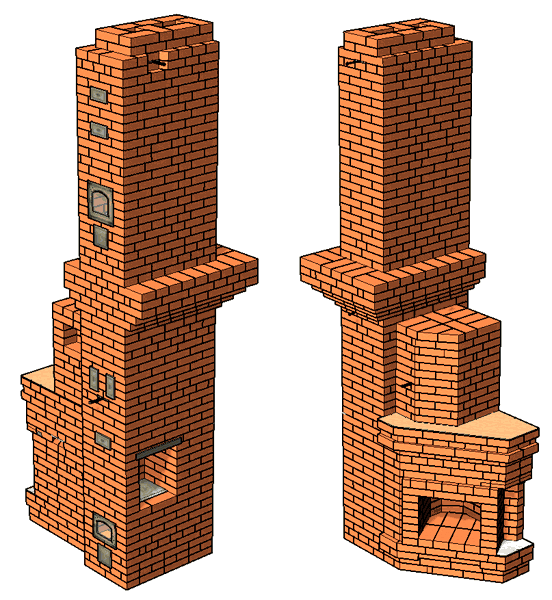

№125 ПОВ - 3300 с дополнительным отопительным щитком и угловым камином/ПТО - 2400

переключить на зеркальное отображение

2. №125 Печной комплекс: ПОВ - 3300 с дополнительным отопительным щитком и угловым камином/ПТО - 2400

Предназначен для приготовления пищи и отопления двухэтажного дома или коттеджа, находящегося в пользовании одного владельца. Площадь отапливаемых помещений: первого этажа — 40±6 кв.м (с учетом работы камина); второго этажа 19±3 кв.м, при высоте потолков не менее 2,55м/2,3м соответственно.
Печь и камин не имеют примыканий теплоотдающих поверхностей к друг к другу, что значительно увеличивает теплоотдачу их в помещение через вентиляционные окна и срок службы печи-камина.
ПОВ первого этажа имеет дополнительной отопительный щиток и снабжена сушильным шкафом с вытяжкой водяных паров, где можно сушить грибы и сельхозпродукты.

Размеры в плане (1400х1660) мм.
Размеры топливников печей: первого этажа (380х380)мм; второго этажа (260х700) мм.
Ширина портала камина 520 мм.
Количество кирпича:
Красного - 2000 шт.
Огнеупорного - 10 шт.
Объем проекта - 38 страниц формата А4.

Стоимость проекта — 3300 р.

№126 Печной комплекс

переключить на зеркальное отображение

3. №126 Печной комплекс: каминопечь - 3200/ПОВ - 2400

Предназначен для приготовления пищи и отопления одноэтажного дома или коттеджа с мансардой суммарной площадью 46±7 кв.м. - первого этажа и 14±2 кв.м. - мансардного этажа при высоте потолка первого этажа не менее 2,5м. Обогрев мансардного этажа осуществляется за счет конвекции тепла от тепловой камеры, созданной закрытым отступом между двумя печами первого этажа через тепловой короб, проходящий через междуэтажное перекрытие здания. ПК можно устанавливать и в одноэтажных знаниях, устранив тепловой короб. Отапливаемая площадь при этом увеличится на 7- 8 кв.м. ПОВ имеет сушильный шкаф оборудованный вытяжкой водяных паров, где можно сушить грибы и сельхозпродукты. Топочную дверку ее можно перенести на фронтальную сторону.

Размеры в плане (1280х1470) мм. без каминных полок, которые устанавливаются на пол.
Размеры топливников: ПОВ-(380х 380)мм; каминопечи-(510х380) мм.
Количество кирпича - 1570 шт.
Объем проекта - 34 страницы формата А4.

Стоимость проекта - 3000 р.

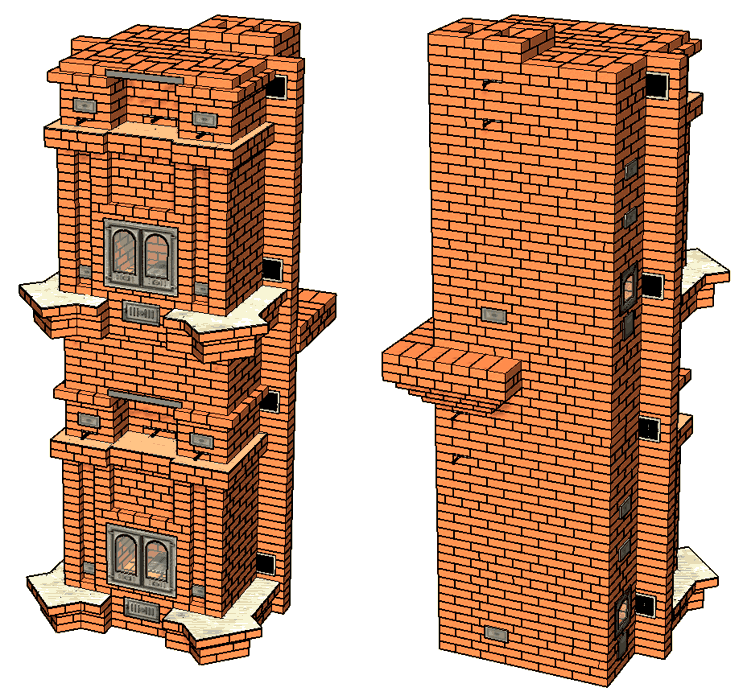

№139 Печной комплекс

переключить на зеркальное отображение

4. №139 Печной комплекс: каминопечи- 3200/3200 - ПТО - 3000/2500

Предназначен для отопления двухэтажного дома или коттеджа суммарной площадью 50±7 кв.м. - первого этажа и 50±7 кв.м. - второго этажа при высоте потолка первого и второго этажей не менее 2,5м. Для большей теплоотдачи задних стенок, печи отдаляются друг от друга на расстояние 140 мм. Перед проходом через кровлю двухканальная труба переформировывается в одноканальную, с сечением канала 260х260мм, что предотвращает возникновение конденсата и уменьшает ее габаритные размеры. Присоединение каминопечей к дымовым каналам отопительных печей производится посредством металлических патрубков. Размеры в плане (1280х1360) мм. без каминных полок, которые устанавливаются на пол.

Размеры топливников:
1) ПТО: (260х510)мм, (260х510)мм;
2) каминопечи-(510х380)мм, (510х380)мм.
Количество кирпича - 3200 шт.
Объем проекта - 42 страницы формата А4.

Стоимость проекта - 4600 р.

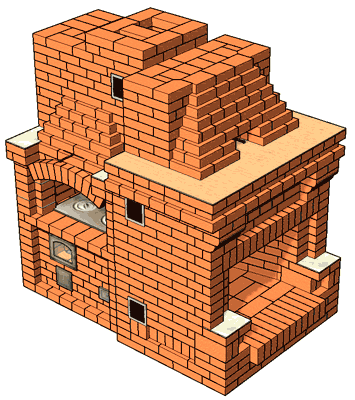

№140 ПОВ - 3300/1400 с топчаном - каминопечь - 3200

переключить на зеркальное отображение

5. №140 Печной комплекс: ПОВ - 3300/1400 с топчаном - каминопечь - 3200

Предназначен для приготовления пищи и отопления одноэтажного дома или коттеджа с мансардой суммарной площадью 2-3 помещений первого этажа 52±7 кв.м. - при высоте потолка первого этажа не менее 2,5м. ПОВ имеет топчан, отопительный щиток второго яруса (мансарды), нагревающийся от топок печей первого этажа и вентиляционный канал. ПК включает в себя площадку для размещения каминных принадлежностей и нишу для дров. Присоединение каминопечи к дымовому каналу отопительно-варочной печи производится посредством металлического патрубка. Конструкция устанавливается на общем фундаменте.

Размеры в плане (1660х2170) мм. без каминных полок, которые устанавливаются на пол (не связаны с кладкой печи).
Размеры топливников (Ш х Г):
1) ПОВ: (260х510)мм;
2) каминопечь-(510х380)мм.
Количество кирпича - 2160 шт.
Объем проекта - 38 страниц формата А4.

Стоимость проекта - 3900 р.

№142 Каминопечь- 3200/ПТО - 3000

переключить на зеркальное отображение

6. №142 Печной комплекс: каминопечь- 3200/ПТО - 3000

Предназначен для отопления одноэтажного дома или коттеджа суммарной площадью 50±7 кв.м. - при высоте потолка не менее 2,5м. Возможен обогрев мансардного этажа, который осуществляется за счет конвекции тепла от тепловой камеры, созданной закрытым отступом между двумя печами через тепловой короб, проходящий через междуэтажное перекрытие здания. Присоединение каминопечи к дымовому каналу отопительной печи производится посредством металлического патрубка.

Размеры в плане (1280х1360) мм. без каминных полок, которые устанавливаются на пол.
Размеры топливников:
ПТО: (260х510)мм;
каминопечь-(510х380)мм.
Количество кирпича - 1400 шт.
Объем проекта - 35 страниц формата А4.

Стоимость проекта - 3000 р.

№161(А) Печной комплекс

переключить на зеркальное отображение

7. №161(А) Печной комплекс: ПОВ - 2000 с камином / ПТО - 2100

Предназначен для приготовления пищи и отопления одноэтажного дома или коттеджа с мансардой площадью первого этажа 28±4 кв.м, при высоте потолка не менее 2,7 м. (При кладке печного комплекса требуется углошлифовальная машина (болгарка)).

Размеры в плане:
ПОВ-(900х510) мм; камина -(900х770) мм.
Размеры топливника (260х640)  мм.
Ширина портала камина 510 мм.
Количество кирпича — 1260 шт.
Объем проекта - 36 страниц формата А4.

Стоимость проекта — 3100 р.

№161(Б) Печной комплекс

переключить на зеркальное отображение

8. №161(Б) Печной комплекс: ПОВ - 2000 с камином / ПТО- 2100

Предназначен для приготовления пищи и отопления одноэтажного дома или коттеджа с мансардой площадью первого этажа 28±4 кв.м, при высоте потолка не менее 2,7 м. (При кладке печного комплекса требуется углошлифовальная машина (болгарка)).

Размеры в плане:
ПОВ-(900х510) мм; камина -(900х770) мм.
Размеры топливника (260х640)  мм.
Ширина портала камина 510 мм.
Количество кирпича — 1260 шт.
Объем проекта - 36 страниц формата А4.

Стоимость проекта — 3100 р.

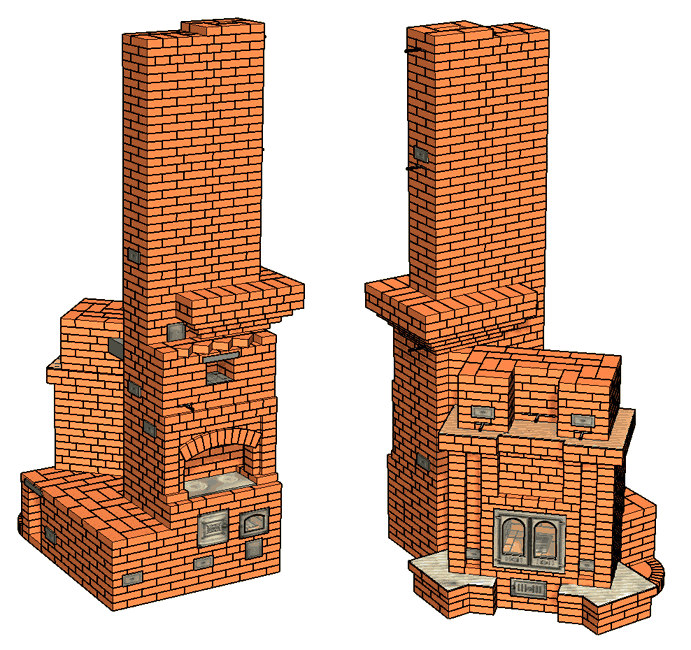

№168 ПОВ - 3300 с топчаном - каминопечь - 3000

переключить на зеркальное отображение

9. №168 Печной комплекс: ПОВ - 3300 с топчаном - каминопечь - 3000

Предназначен для приготовления пищи и отопления одноэтажного дома или коттеджа суммарной площадью 2-3 помещений 50±7 кв.м. - при высоте потолка не менее 2,5 м. ПОВ имеет топчан и вентиляционный канал. ПК включает в себя площадку для размещения каминных принадлежностей и нишу для дров. К проекту прилагается графическое изображение расчета опалубки портала ниши варочной камеры и технология ее изготовления. Конструкция устанавливается на общем фундаменте.

Размеры в плане (1660х2300) мм. без каминных полок, которые устанавливаются на пол (не связаны с кладкой печи).
Размеры топливников (Ш х Г):
1) ПОВ - (320х570)мм;
2) каминопечи-(380х320)мм.
Топливники ПОВ и каминопечи футерованы огнеупорным кирпичом.
Количество кирпича: красного - 1695 шт; огнеупорного - 22 шт.
Нишу дымосборника камина можно украсить гипсовым литьем или установить картину (репродукцию).
Объем проекта - 38 страниц формата А4.

Стоимость проекта - 3600 р.

№189 Печной комплекс
переключить на зеркальное отображение

10. №189 Печной комплекс: ПОВ – 2700/1400 с топчаном – каминопечь – 3000

Предназначен для приготовления пищи и отопления одноэтажного дома или коттеджа с мансардой суммарной площадью 2-3 помещений первого этажа 48±7 кв.м. - при высоте потолка первого этажа не менее 2,5м. ПОВ имеет приставной топчан, отопительный щиток второго яруса, нагревающийся от топок печей первого этажа. ПОВ оборудована вентиляционным каналом и самоварником. Конструкция устанавливается на общем фундаменте.

Размеры в плане (1660х2050) мм.
Размеры топливников:
1) ПОВ: (260х510)мм;
2) каминопечи: (510х380)мм.
Количество кирпича - 2160 шт.
Объем проекта - 38 страниц формата А4.

Стоимость проекта - 3600 р.

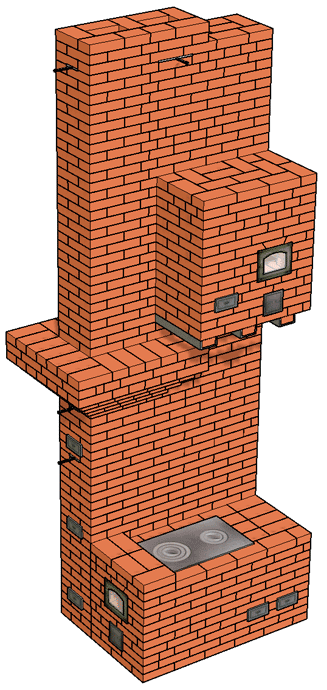

11. №195 Кухонный очаг двухъярусный 3100/2800

Предназначен для приготовления пищи и отопления двухэтажного дома или коттеджа при высоте потолка первого этажа не менее 2,35 м. и второго этажа не менее 2,5 м. При большей высоте потолков в проекте отмечены ряды, которые следует повторять.
Устанавливается в двухэтажных домах, коттеджах различной планировки, разного назначения помещений, их количества и площади . К кухонному очагу первого этажа через патрубки можно подсоединить в зависимости от назначения помещения различного вида печи: отопительные, отопительно-варочные, банные, камины, русские печи, которые устанавливаются на собственном фундаменте. Эти печи можно выбрать в каталоге нашего сайта или в других источниках. На втором этаже к кухонному очагу можно подсоединить отопительные печи и камины с чугунными топками, которые могут устанавливаться без собственного фундамента. Подсоединение производится в верхней части печей.
Варианты установки кухонного очага:
Вариант 1. Устанавливается для обогрева одного-двух помещений суммарной площадью каждого этажа 26±4 кв.м;
Вариант 2. Устанавливается для обогрева 2-3 помещений суммарной площадью каждого этажа более 50 кв.м.
Вариант 3. Устанавливается для обогрева трех помещений суммарной площадью каждого этажа более 60 кв.м.
Кухонный очаг с приставной плитой устанавливаются на общем фундаменте. Если здание имеет Ж.Б. потолочное перекрытие, то горизонтальная разделка не выполняется.

Размеры в плане (1410х1020) мм.
Размеры топливников:
1) кухонной плиты: (380х640)мм;
2) печи второго этажа (380х640)мм.
Количество кирпича - 1380 шт.
Объем проекта - 36 страниц формата А4.

Стоимость проекта - 2400 р.

Варианты установки к КО дополнительных печей относительно планировки помещений дома

Вариант 1

Вариант 1
Вариант 2
Вариант 3
Вариант 3 Вариант 2

№195 Кухонный очаг двухъярусный

переключить на зеркальное отображение

Печные комплексы-барбекю

Вариант №1. Печной комплекс: ПОВ-2500 барбекю с топчаном и камином

№153 Печной комплекс: ПОВ-2500 барбекю с топчаном и камином

переключить на зеркальное отображение

Проект содержит два варианта устройства печного комплекса: с топчаном и с отопительной тумбой.

12. №153 Печной комплекс: ПОВ-2500 барбекю с топчаном и камином

Предназначен для отопления дома или коттеджа суммарной площадью 42±6 кв.м. - при высоте потолка не менее 2,45 м, приготовления пищи и изготовления шашлыков на выносном мангале, который устанавливается на варочный настил ПОВ. Камин-барбекю может оборудоваться вертелом для приготовления крупных мясопродуктов.

Размеры в плане (2430х1660) мм. без каминных полок, которые устанавливаются на пол.
Размеры топливника печи (Ш х Г) - (320х380)мм.
Ширина портала камина - 640мм.
Количество кирпича - 1500 шт.
Объем проекта - 45 страниц формата А4.

Стоимость проекта - 3800 р.

Вариант №2. Печной комплекс: ПОВ-2500 барбекю с отопительной тумбой и камином

№153 Печной комплекс: ПОВ-2500 барбекю с отопительной тумбой и камином

переключить на зеркальное отображение

№180 Печной комплекс: мини русская печь-барбекю - 2850 с камином

переключить на зеркальное отображение

13. №180 Печной комплекс: мини русская печь-барбекю - 2850 с камином

Предназначен для отопления одноэтажного дома или коттеджа суммарной площадью 40±6 кв.м. при высоте потолка не менее 2,5 м, выпечки мучных изделий, тушения (в т.ч. для консервирования), копчения рыбы и мяса, сушки грибов и других продуктов, заготовки углей для мангала в хлебной камере, приготовления пищи и изготовления шашлыков на выносном мангале, который устанавливается на варочный настил. Камин-барбекю может оборудоваться вертелом для приготовления крупных мясопродуктов.
Печь имеет вентиляционный канал.

Размеры комплекса в плане (1980х1280) мм.
Размеры топливников:
Жаровой камеры (640х450) мм. (производится футеровка);
Подтопка (380х380) мм.
Ширина портала камина - 770 мм.
Количество кирпича — 1780 шт.
Объем проекта - 45 страниц формата А4.

Стоимость проекта — 3900 р.

№196 Мини-русская печь с камином и барбекю

переключить на зеркальное отображение

14. №196 Печной комплекс: мини-русская печь с камином и барбекю

Предназначен для обогрева 1-2 помещений дома или коттеджа суммарной площадью 36±5 кв.м, при высоте потолка не менее 2,3 м. и предназначен:
в жаровой камере - для выпечки мучных изделий, тушения (в т.ч. для консервирования), сушки грибов и других продуктов, заготовки углей для мангала;
на стационарном мангале - для приготовления шашлыков, гриль-мяса, др. продуктов;
камин-барбекю оборудуется вертелом для приготовления крупных мясопродуктов.
Печь имеет подтопок с варочным настилом, дымовые каналы которого прогревают ее низ.

Размеры в плане (2040х1150) мм.
Размеры топливников:
1) жаровой камеры (640х450) мм. (производится футеровка);
2) подтопка (380х380) мм;

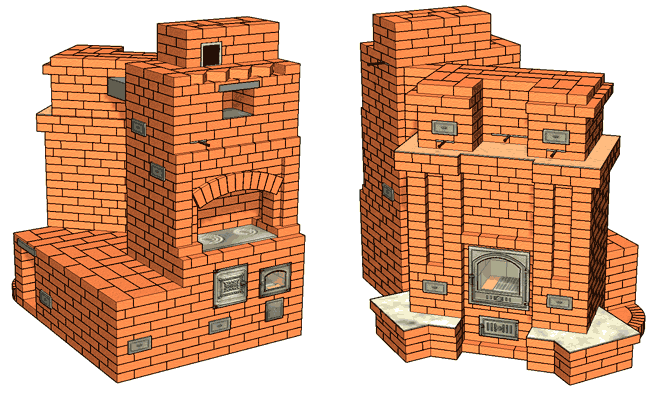

3) стационарного мангала (510х260х140) мм;
4) ширина портала камина - 640 мм.
Количество кирпича: Красного — 1350 шт; Огнеупорного – 110 шт.
Объем проекта - 42 страницы формата А4.

Стоимость проекта — 3600 р.

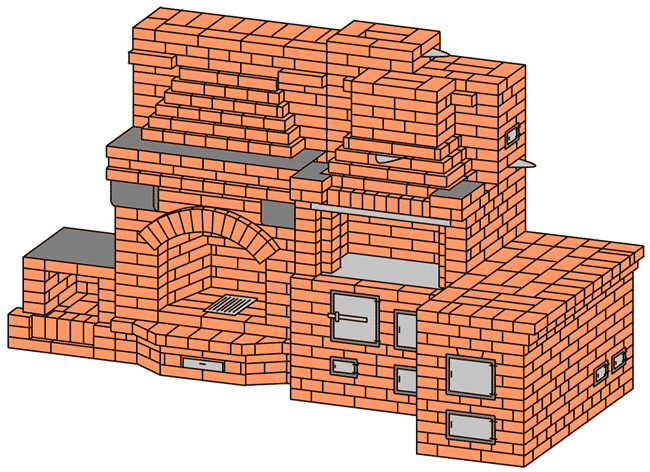

№240(А) Печной комплекс: ПОВ-2500-барбекю с камином и топчаном с самостоятельной топкой

переключить на зеркальное отображение

15. №240(А) Печной комплекс: ПОВ-2500-барбекю с камином и топчаном с самостоятельной топкой

Предназначен для отопления одноэтажного дома или коттеджа суммарной площадью 38±5 кв.м. - при высоте потолка не менее 2,45 м, приготовления пищи и изготовления шашлыков на выносном мангале, который устанавливается на варочный настил ПОВ. Камин-барбекю может оборудоваться вертелом для приготовления крупных мясопродуктов.

Размеры комплекса в плане (2810х1540) мм. без дровяника, который устанавливается на пол.
Размеры топливников:
1) печи (Ш х Г) - (320х380) мм;
2) топчана - (250х510) мм. (производится футеровка);
3) ширина портала камина - 640 мм.
Количество кирпича:
Красного — 1500 шт;
Огнеупорного – 10 шт.
Объем проекта - 42 страницы формата А4.

Стоимость проекта — 3800 р.
