Кирпичные отопительные печи

Являются одним из основных видов отопления дома, дачи, коттеджа. Кирпичные отопительные печи имеют максимальный КПД, порядка 85%: этому способствует отсутствие в их конструкции «потребителей тепла», как в варочных печах (варочные настилы, духовые шкафы…), отнимающие у горящего топлива значительную часть энергии. По той же причине кирпичная отопительная печь для дома проще в изготовлении и эксплуатации. Этим отмечается их узкоспециализированное назначение – обогрев помещения – когда не требуется ничего другого (приготовление пищи, т.п.). В простом обиходе за ними закрепилось еще одно название – «голландка». Наибольшее распространенные для домов и дач получили голландки с толщиной стенок в 1/2 кирпича. Они при 1-2 разовой топке в течение суток обеспечивают оптимальную температуру помещения.

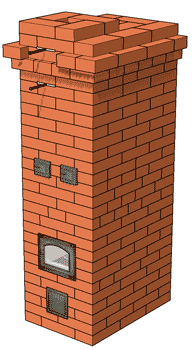

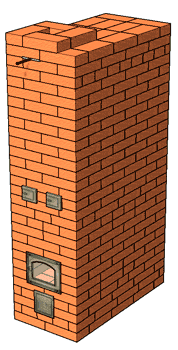

№20 ПТО – 2600 с колпаковым конвектором

1. №20 ПТО – 2600 с колпаковым конвектором

Предназначена для обогрева помещения площадью 21 ± 3 кв.м, при высоте потолка не менее 2,55 м. Топка печи может оснащаться чугунной дверкой ДТ-4 (270х295)мм или дверкой с огнеупорным стеклом ДТ-4С (250х274)мм.

Размеры печи в плане (1020х640) мм.
Размеры топливника (Ш х Г) (260х710) мм.
Количество кирпича:
Красного — 480 шт;
Фигурного R60 - 60 шт.
(Фигурный кирпич можно заменить на обычный красный кирпич.)
Огнеупорного – 26 шт.
Объем проекта - 31 страниц формата А4.

Стоимость проекта — 700 р.

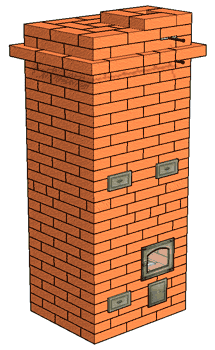

№9 ПТО – 2100 с колпаковым конвектором

2. №9 ПТО – 2100 с колпаковым конвектором фото

Предназначена для обогрева помещения площадью 17 ± 2 кв.м, при высоте потолка не менее 2,2 м.

Размеры печи в плане (640х640) мм.
Размеры топливника (380х380) мм.
Количество кирпича:
Красного — 270 шт;
Фигурного R60 - 60 шт.
(Фигурный кирпич можно заменить на обычный красный кирпич.)
Объем проекта - 30 страниц формата А4.

Стоимость проекта - 600 р.

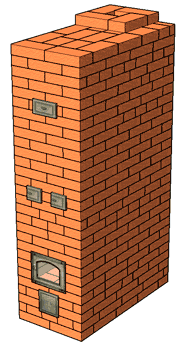

№33 ПТО – 1900 с колпаковым конвектором

3. №33 ПТО – 1900 с колпаковым конвектором

Предназначена для обогрева помещения площадью 14 ± 2 кв.м, при высоте потолка не менее 2,3 м.

Размеры печи в плане (770х510) мм.
Размеры топливника (Ш х Г)-(260х510) мм.
Количество кирпича - 290 шт.
Объем проекта - 30 страниц формата А4.

Стоимость проекта - 400 р.

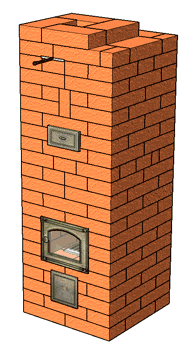

№34 Печь для обогрева подсобных помещений, времянок на садовых участках

4. №34 ПТО - 1300

Предназначена для обогрева подсобных помещений, времянок на садовых участках при высоте потолка не менее 1,85 м.

Размеры печи в плане (510х510) мм.
Размеры топливника (260х260) мм.
Количество кирпича - 150 шт.
Объем проекта - 29 страниц формата А4.

Стоимость проекта - 400 р.

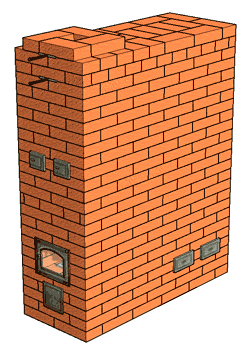

№42(А) ПТО - 2500

5. №42(А) ПТО - 2500

Предназначена для обогрева помещения площадью 20 ± 3 кв.м, при высоте потолка не менее 2,45 м.

Размеры печи в плане (1020х510) мм.
Размеры топливника (260х770) мм.
Количество кирпича - 400 шт.
Объем проекта - 30 страниц формата А4.

Стоимость проекта - 400 р.

В зависимости от размеров в отопительных печах применяются две основные системы дымооборотов:

  • в малых кирпичных отопительных печах, где стенки топливника являются стенками печи, дымовые каналы колпакового типа расположены над ним (№9);
  • в больших печах применяется комбинированная система дымооборотов, где дымовые каналы расположены по бокам топливника и над ним (№113).

Еще одной разновидностью являются треугольные (угловые) отопительные печи (№147). По конструкции они схожи с проектом №113. Из-за своей угловой формы занимаемая печью площадь уменьшается и с учетом установки печи в угол помещения значительно увеличивается полезная площадь комнаты. Другим фактором установки угловой отопительной печи является невозможность изготовления прямоугольного фундамента.

№42(Б) ПТО - 2500

6. №42(Б) ПТО - 2500

Предназначена для обогрева помещения площадью 20 ± 3 кв.м, при высоте потолка не менее 2,45 м.

Размеры печи в плане (1020х510) мм.
Размеры топливника (260х770) мм.
Количество кирпича - 400 шт.
Объем проекта - 31 страниц формата А4.

Стоимость проекта - 400 р.

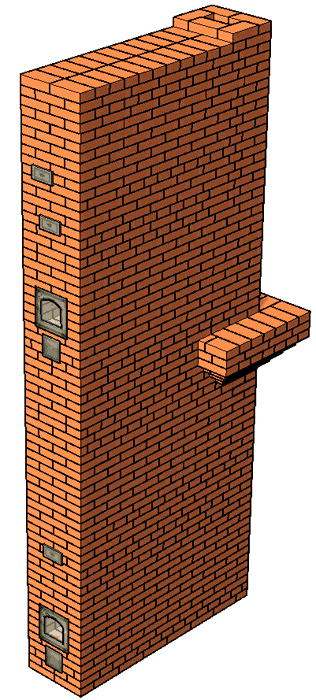

№93 Двухъярусная отопительная печь

7. №93 ПТД - 4100/3500

Предназначена для обогрева 2-х этажного здания, находящегося в пользовании одного владельца (один трубный канал).
Печь удобно использовать в качестве перегородки, разделяющей два смежных помещения суммарной площадью первого этажа - 34 ± 5 кв.м. и второго этажа - 34 ± 5 кв.м, при высоте потолков первого и второго этажей не менее 2,6 м.

Размеры печи в плане (1790х510) мм.
Размеры топливников печей (260х770)/(260х770) мм.
Количество кирпича - 1650 шт.
Объем проекта - 34 страницы формата А4.

Стоимость проекта - 1200 р.

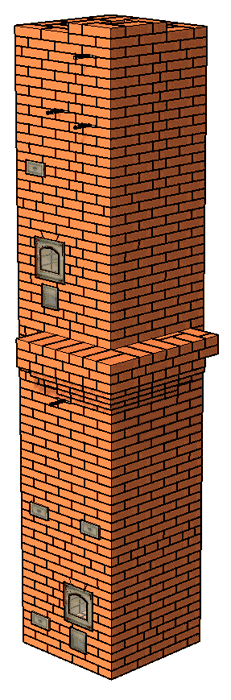

№94 ПТД - 3300/3000

8. №94 ПТД - 3300/3000

Предназначена для обогрева 2-х этажного здания, находящегося в пользовании одного владельца (один трубный канал).
Мощность печи позволяет обогреть помещение первого этажа площадью 28 ± 4 кв.м.и второго этажа - 28 ± 4 кв.м, при высоте потолков первого и второго этажей не менее 2,4 м.

Размеры печи в плане (890х890) мм.
Размеры топливников печей (260х510)/(260х510)мм.
Количество кирпича:
Красного — 1545 шт.
Огнеупорного – 56 шт.
Объем проекта - 37 страниц формата А4.

Стоимость проекта - 1400 р.

Для обогрева 2-х этажных домов или коттеджей, находящегося в пользовании одного владельца, используются двухъярусные кирпичные отопительные печи (№93). На каждый из этажей устанавливается самостоятельная печь с собственным топливником.

Современные отопительные печи имеют колосниковую решетку. Доставка кислорода воздуха к дровам через поддувальную дверку, в объеме, достаточном для горения, позволила сделать этот процесс интенсивным, а сгорание дров более равномерным. Создание новых систем дымообортов позволило сократить протяженность дымовых каналов. Дымовые газы попадают в дымообороты отопительной печи неохлажденными избыточным воздухом. Эти факторы в конструкциях современных кирпичных отопительных печей позволили уменьшить размеры печей в плане, сократить время топки и значительно увеличить КПД.

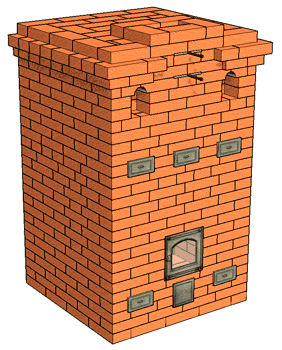

№113 ПТО – 3500 с комбинированной системой дымооборотов

Обработка типового проекта

9. №113 ПТО – 3500 с комбинированной системой дымооборотов

Печь может устанавливаться для обогрева двух комнат суммарной площадью 30±4 кв.м, при высоте потолка не менее 2,3 м.

Размеры печи в плане (1020х1020) мм.
Размеры топливника (260х710) мм.
Количество кирпича - 800 шт.
Объем проекта - 31 страниц формата А4.

Стоимость проекта - 600 р.

ПТО в плане
№147 План размещения печи
№147 Треугольная (угловая) отопительная печь

10. №147 Отопительная печь угловая - 2700 фото

Предназначена для обогрева помещения площадью 22±3 кв.м. при высоте потолка от 2,1 до 2,8 м.

Топка печи может оснащаться чугунной дверкой ДТ-4 (270х295)мм или дверкой с огнеупорным стеклом ДТ-4С (250х274)мм.

Проект содержит порядовки разворота трубного канала на 45° после прохода чердачного перекрытия. (При кладке печи требуется углошлифовальная машина (болгарка)).

Размеры топливника (Ш х Г) (260х380) мм.
Количество кирпича - 760 шт.
Объем проекта - 32 страницы формата А4.

Стоимость проекта - 900 р.

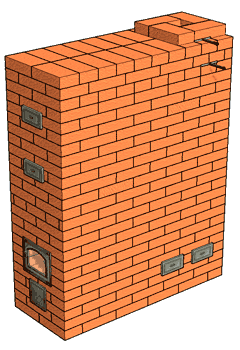

№160 ПТО - 3000

11. №160 ПТО - 3000

Предназначена для обогрева 1-2 помещений суммарной площадью 25±3 кв.м, при высоте потолка не менее 2,1 м.

Размеры печи в плане (1280х510) мм.
Размеры топливника (260х510) мм.
Количество кирпича - 490 шт.
Объем проекта - 30 страниц формата А4.

Стоимость проекта - 500 р.

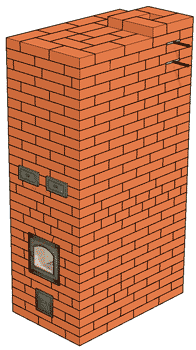

№187 ПТО – 2500

12. №187 ПТО – 2500

Предназначена для обогрева помещения площадью 20±3 кв.м. при высоте потолка не менее 2,45 м. Печь имеет колпаковый конвектор.

Размеры печи в плане (770х640) мм.
Размеры топливника (260х380) мм.
Количество кирпича - 390 шт.
Объем проекта - 30 страниц формата А4.

Стоимость проекта - 500 р.
