Русские печи

Классификация русских печей:

  • с нижним прогревом. Газы из подтопка идут на нагрев всех стенок подподового пространства. Эту печь выгодно ставить для обогрева одного большого помещения;
  • с боковым прогревом. Печь такой конструкции больше предназначена для обогрева еще одной смежной комнаты.

Кроме зеркального отображения проекты русских печей содержат порядовки расположения трубного канала по центру дымосборника. Также проектная документация содержит графическое изображение криволинейных элементов (арок, сводов) и технологию изготовления опалубок.

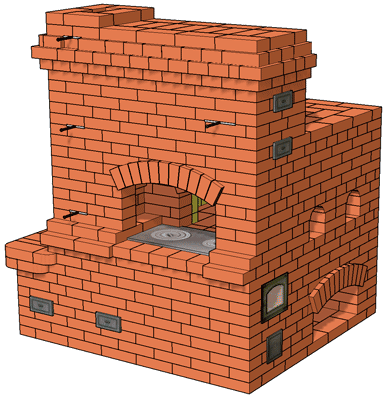

23 РП - 4000 с боковым прогревом

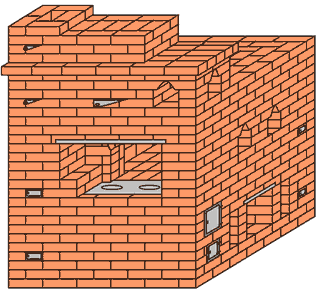

1. №23 РП - 4000 с боковым прогревом

Предназначена для отопления 1-2 помещений суммарной площадью 33±5 кв.м, приготовления пищи в жаровой камере и на варочном настиле подтопка печи. Подтопок обогревает боковой отопительный щиток высотой на уровне с лежанкой. При отоплении смежной комнаты щиток печи можно выкладывать выше уровня лежанки. Отдельным приложением проект содержит порядовки расположения трубного канала по центру дымосборника, а так же с возможностью установки его с противоположной стороны дымосборника.

Размеры печи в плане (1280х1530) мм.
Размеры топливников:
Жаровой камеры (640х710) мм;
Подтопка (320х510) мм.
Количество кирпича — 1100 шт.
Объем проекта - 39 страниц формата А4.

Стоимость проекта — 2400 р.

переключить на зеркальное отображение

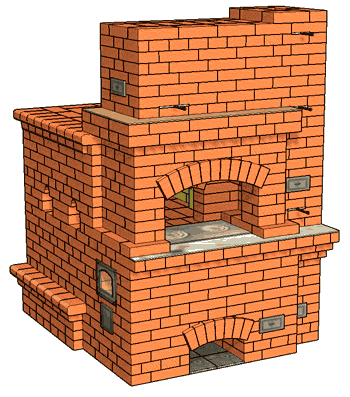

№26 Русская печь - 4500 с отопительным щитком

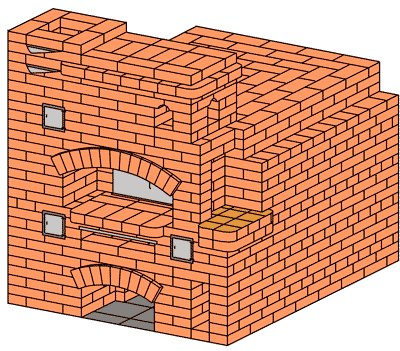

2. №26 РП - 4500 с отопительным щитком

Предназначена для отопления 1-2 помещений суммарной площадью 38±5 кв.м, приготовления пищи в жаровой камере и на варочном настиле подтопка печи. Подтопок обогревает боковой отопительный щиток высотой на уровне с лежанкой. Печь имеет площадку для самовара. Отдельным приложением проект содержит порядовки расположения трубного канала по центру дымосборника, а так же с возможностью установки его с противоположной стороны дымосборника.

Размеры печи в плане (1660х1530) мм.
Размеры топливников:
Жаровой камеры (700х770) мм. (производится футеровка);
Подтопка (250х570) мм. (производится футеровка).
Количество кирпича:
Красного - 1320 шт;
Фигурного R60 – 7 шт. (Фигурный кирпич можно заменить на обычный красный кирпич);
Огнеупорного - 7 шт.
Объем проекта - 44 страницы формата А4.

Стоимость проекта — 3000 р.

переключить на зеркальное отображение

2. №90 РП с боковым прогревом

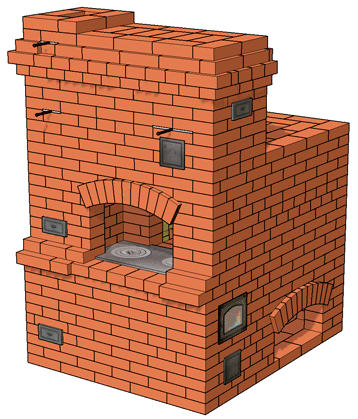

3. №90 РП - 4700 с боковым прогревом

Предназначена для отопления 1-2 помещений суммарной площадью 39±5 кв.м, приготовления пищи в жаровой камере и на варочном настиле подтопка печи. Подтопок имеет горизонтальную систему дымооборотов по боковой и задней стенкам печи. Отдельным приложением проект содержит порядовки расположения трубного канала по центру дымосборника, а так же с возможностью установки его с противоположной стороны дымосборника.

Размеры печи в плане (1400х1780) мм.
Размеры топливников:
Жаровой камеры (710х840) мм;
Подтопка (260х640) мм.
Количество кирпича 1270 шт.
Объем проекта - 39 страниц формата А4.

Стоимость проекта - 2500 р.

переключить на зеркальное отображение

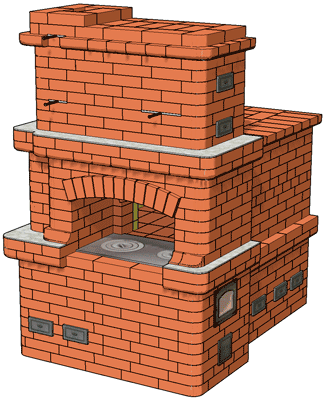

№76 РП с нижним прогревом

4. №76 РП - 4100 с нижним прогревом

Предназначена для отопления помещения площадью 34±5 кв.м, приготовления пищи в жаровой камере и на варочном настиле подтопка печи. Подтопок имеет горизонтальную систему дымооборотов, расположенную в нижней части печи. Отдельным приложением проект содержит порядовки расположения трубного канала по центру дымосборника, а так же с возможностью установки его с противоположной стороны дымосборника.

Размеры печи в плане (1150х1660) мм.
Размеры топливников:
Жаровой камеры (770х770) мм;
Подтопка (380х380) мм.
Количество кирпича — 1000 шт.
Объем проекта - 38 страниц формата А4.

Стоимость проекта - 2000 р.

переключить на зеркальное отображение

№25 РП с нижним прогревом и водогрейной коробкой

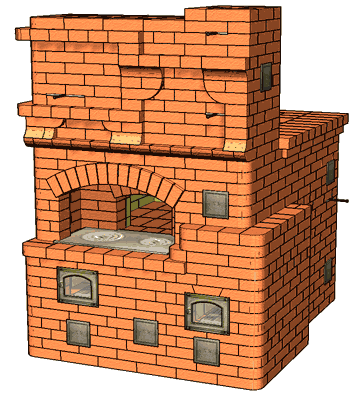

5. №25 РП - 4300 с нижним прогревом

Предназначена для отопления помещения площадью 36±5 кв.м, приготовления пищи в жаровой камере и на варочном настиле первого подтопка печи. Дымовые газы второго подтопка обогревают подподовое пространство с водогрейной коробкой и жаровую камеру (нагревается весь корпус печи). Отдельным приложением проект содержит порядовки расположения трубного канала по центру дымосборника, а так же с возможностью установки его с противоположной стороны дымосборника.

Размеры печи в плане (1530х1150) мм.
Жаровой камеры (770х640) мм;
Большого подтопка (260х510) мм;
Малого подтопка печи (260х460) мм.
Количество кирпича — 800 шт.
Объем проекта - 37 страниц формата А4.

Стоимость проекта - 2300 р.

переключить на зеркальное отображение

№22 РП - Экономка

Обработка типового проекта

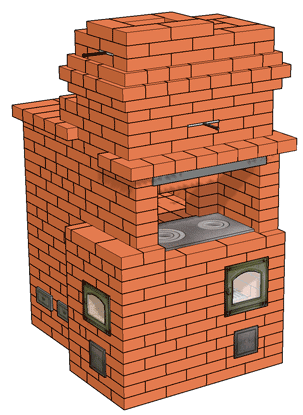

6. №22 РП - 3000 с нижним прогревом "Экономка"

Предназначена для отопления помещения площадью 25±3 кв.м, приготовления пищи в жаровой камере и на варочном настиле первого подтопка. Дымовые газы второго подтопка обогревают подподовое пространство и жаровую камеру (нагревается весь корпус печи).
Благодаря малым размерам печь выгодно ставить вместо кухонных очагов в дачных и садовых домах, коттеджах. Дымообороты сделаны по принципу русской печи "Экономка".

Размеры печи в плане (1020х1280) мм. (малый подтопок выходит за габариты печи на 130 мм).
Размеры топливников:
Жаровой камеры (640х570) мм;
Большого подтопка (260х510) мм;
Малого подтопка (320х380) мм.
Количество кирпича - 720 шт.
Объем проекта - 38 страниц формата А4.

Стоимость проекта - 1900 р.

переключить на зеркальное отображение
№131 РП с камином
переключить на зеркальное отображение

7. №131 РП - 4600 с боковым прогревом с камином

Конструкция имеет горизонтальные каналы по боковой и задней стенкам. Предназначена для отопления двух-трех комнат суммарной площадью 45±6 кв.м. и приготовления пищи в жаровой камере.
Портал камина имеет размеры 510х420 мм и оборудован дверкой из жаропрочного стекла индивидуального изготовления.

Размеры печи в плане (1400х2040) мм.
Размеры топливников:
Жаровой камеры (710х770) мм;
Подтопка (260х640) мм.
Количество кирпича — 1550 шт.
Объем проекта - 38 страниц формата А4.

Стоимость проекта - 3300 р.

№132(А) РП - 4800 с боковым прогревом с камином
переключить на зеркальное отображение

8. №132(А) РП - 4800 с боковым прогревом с камином

Предназначена для отопления двух-трех комнат суммарной площадью 46±7 кв.м, приготовления пищи в жаровой камере и на варочном настиле первого подтопка печи.
Дымовые газы второго подтопка обогревают боковую и заднюю стенки печи. Отдельным приложением проект содержит порядовки расположения трубного канала по центру дымосборника, а так же с возможностью установки его с противоположной стороны дымосборника.

Размеры печи в плане (1410х2040) мм.
Размеры топливников:
Жаровой камеры (700х640) мм. (производится футеровка);
Первого подтопка печи (320х380) мм. (производится футеровка);
Второго подтопка печи (260х450) мм. (производится футеровка);
Ширина портала камина 380 мм. (производится футеровка).
Количество кирпича:
Красного - 1450 шт;
Фигурного R60 – 30 шт. (Фигурный кирпич можно заменить на обычный красный кирпич);
Огнеупорного - 35 шт.
Объем проекта - 45 страниц формата А4.

Стоимость проекта - 3800 р.

№144(А) РП с грубой

9. №144(А) РП - 2900/1800 с топчаном с самостоятельной топкой

Классическая русская печь с топчаном с самостоятельной топкой (грубой) предназначена для отопления помещения площадью 38±5 кв.м.и приготовления пищи в жаровой камере. Подпечье имеет горизонтальное перекрытие. Отвод дымовых газов от топчана производится в корпусе русской печи. Отдельным приложением проект содержит порядовки расположения трубного канала по центру дымосборника, а так же с возможностью установки его с противоположной стороны дымосборника.

Размеры печи в плане (1280х1660) мм, топчана - (640х1660) мм.
Размеры топливников:
Жаровой камеры (900х640) мм;
Топчана (640х380) мм.
Количество кирпича — 1460 шт.
Объем проекта - 39 страниц формата А4.

Стоимость проекта - 3400 р.

переключить на зеркальное отображение

№144(Б) Классическая русская печь

10. №144(Б) РП - 2900/1800 с топчаном с самостоятельной топкой (классическая русская печь)

Предназначена для отопления помещения площадью 38±5 кв.м.и приготовления пищи в жаровой камере. Подпечье перекрыто круглым сводом. Отвод дымовых газов от топчана производится в корпусе русской печи. Отдельным приложением проект содержит порядовки расположения трубного канала по центру дымосборника, а так же с возможностью установки его с противоположной стороны дымосборника.

Размеры печи в плане (1280х1780) мм, топчана - (640х1660) мм.
Размеры топливников:
Жаровой камеры (900х640) мм;
Топчана (380х640) мм.
Количество кирпича — 1565 шт.
Объем проекта - 42 страницы формата А4.

Стоимость проекта - 3600 р.

переключить на зеркальное отображение

№164 РП с грубой и подтопком

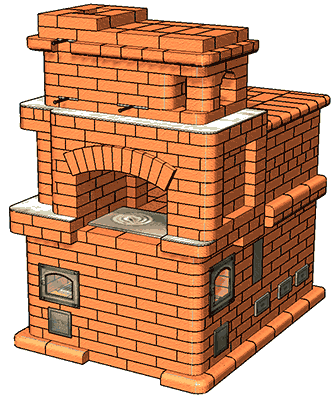

11. №164(А) РП - 3600/1200 с топчаном с самостоятельной топкой

Предназначена для отопления помещения площадью 40±6 кв.м.и приготовления пищи в жаровой камере и на варочном настиле подтопка печи. Отвод дымовых газов от топчана производится в корпусе русской печи. Отдельным приложением проект содержит порядовки расположения трубного канала по центру дымосборника, а так же с возможностью установки его с противоположной стороны дымосборника.

Размеры печи в плане (1280х1780) мм, топчана - (640х1660) мм.
Размеры топливников:
Жаровой камеры (900х640) мм;
Подтопка (380х380) мм;
Топчана (380х640) мм.
Количество кирпича:
Красного — 1555 шт.
Огнеупорного – 6 шт.
Объем проекта - 38 страниц формата А4.

Стоимость проекта - 3600 р.

переключить на зеркальное отображение
